Nove naprave za prednastavljanje s pomembnimi prednostmi

V podjetju MB-NAKLO nudimo nove naprave za prednastavljanje orodij

Naprave za prednastavljanje orodij se že dolgo časa pojmujejo kot samoumevni del vsake posamične ali serijske proizvodnje, kjer se uporabljajo različna rezilna orodja. Te naprave omogočajo, da se na stroj vstavi držalo s prednastavljenim rezilnim orodjem. Uporabnik tako ne izgublja časa z umerjanjem orodja na stroju, temveč lahko takoj prične z delom (odrezavanjem). S tem se bistveno poveča produktivnost.

V podjetju MB-NAKLO d.o.o. smo v svojo ponudbo nedavno vključili nov in zelo aktualen program naprav za prednastavljanje orodij proizvajalca alfa-sys iz Lichtensteina. V razvoj naprav za prednastavljanje orodij proizvajalca alfa-sys so vtkane dolgoletne izkušnje glavnega projektanta, proizvajalca PWB-Mastertool, oplemenitene pa so z množico dodatnih in izjemno atraktivnih rešitev. Le-te, napram ostalim proizvajalcem podobnih naprav, uporabniku zagotavljajo zelo pomembne konkurenčne prednosti

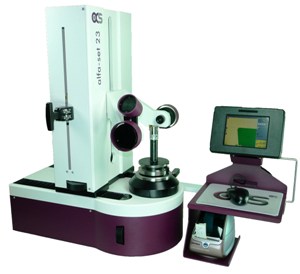

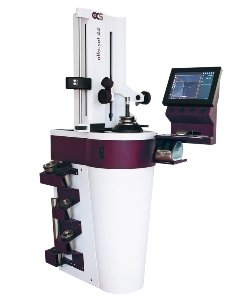

Slika1: Alfa-set 44                                      Slika 2: Alfa-set 23

10 KONKURENČNIH PREDNOSTI NAPRAV ZA PREDNASTAVLJANJE
ALFA-SYS:

1. Dolga življenjska doba pri nespremenjeni natančnosti
Vležanje merilnega stolpa na dveh, na veliko distanco razmaknjenih linearnih vodilih, zagotavlja
maksimalno stabilnost. Vodila so prednapeta in doživljenjsko namazana.

2. Termična stabilnost za zanesljive meritve
Vodila, izdelana v najvišjem preciznostnem razredu (0,00025 mm) so montirana na jekleni podstavek, kar omogoča maksimalno termično stabilnost sistema.

3. Trajna preciznost
Poznavajoč slabosti obstoječih naprav, je na napravah za prednastavljanje alfa-sys ročaj za prednastavljanje ločen od merilnega sistema tako, da sile premikanja ne prenašajo na merilni sistem.

4. Visoka merilna natančnost pri meritvah premerov
Kroglično vležajno vreteno za sprejem orodij SK 40 ali SK 50 ne zahteva vzdrževanja, zagotavlja pa visoko natančnost krožnega teka z integriranim rotacijskim vprijemom (je patentiran).

5. Premikanje po eni osi brez izgube pozicije na drugi osi
Selektivni pnevmatski vprijem ene osi omogoča enostavno nastavitev pozicije na drugi osi.

6. Merilni sistem je skupaj s prenosom podatkov "pisan na kožo" uporabnika
- Alfa-set 44 Projektor 110 - projektor s premerom 110 mm, 20-kratno povečavo in 6" ekranom.
Na vseh izvedbah je možno izbrati osnovno vreteno SK 40 ali SK 50, nato pa z adapterji SK/SK, SK/HSK, SK/Capto ali SK/VDI pokriti vse standardne sprejeme orodja.
- Alfa-set vision 1 - 10-kratna povečava slike, upravljanje z miško
- Alfa-set vision 2 - 20-kratna povečava slike, upravljanje z miško
- Alfa-set vision 4 - 20, 40 ali 80-kratna povečava slike, obdelava slike s kamero Vision 4, 12.1" ekranom tipa "touch screen" in dodatnimi merilnimi programi - npr. programi za prenos podatkov na PC (brez dodatnih stroškov!) ali direkten prenos na obdelovalne stroje, avtomatska nastavitev svetlobe

7. Veliko območje prednastavljanja
   x = 410 mm, z = 450 mm ali 650 mm

8. Ergonomija naprav
Ergonomičnost uporabniku omogoča enostavno rokovanje tudi s težjimi orodji, saj je omogočen prost dostop tako s čelne kot z bočne strani, razdalja do vretena za sprejem orodij pa je minimalizirana.

9. Hitra in enostavna kalibracija naprave, brez stroškov servisiranja
Uporabnik jo izvede v nekaj minutah, brez zamudnega in dragega posredovanja serviserja. Pri normalni uporabi tako odpadejo vsi stroški servisiranja.

10. Velika varnost
Delovna napetost stroja je 12V.

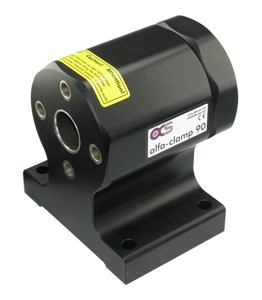

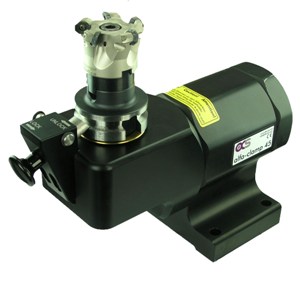

ALFA-CLAMP - MODULARNA NAPRAVA ZA MONTAŽO ORODIJ

Poleg naprav za prednastavljanje orodij je alfa-sys razvil tudi zelo priročno modularno napravo za montažo orodij alfa-clamp. V eno osnovno ohišje se lahko poljubno vstavijo adapterji za različne sprejeme na držalih orodij. Naprava se lahko indeksira v štirih ali osmih pozicijah in omogoča izredno priročnost pri menjavi orodja v držalu.

 Za podrobnejše informacije so vam v podjetju MB-NAKLO na voljo:
toni.krizaj@mb-naklo.si, primoz.kobilica@mb-naklo.si, andraz.krzisnik@mb-naklo.si

Celotna ponudba MB-NAKLO: ORODJE - STROJI - OPREMA - AVTOMATIZACIJA
dostop na: http://www.mb-naklo.si/
