NOVO! Nova generacija TRUMPF-ovih spodnjih upogibnih orodij – CDW

Večja prilagodljivost, krajši čas priprave in učinkovitejši proces upogibanja pločevine

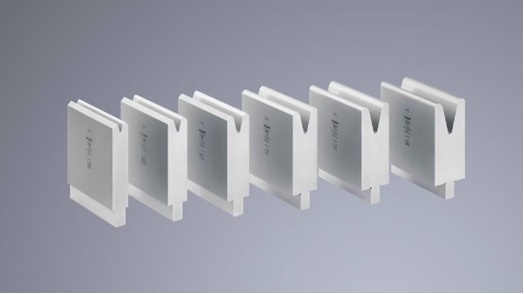

TRUMPF je razvil novo generacijo spodnjih upogibnih orodij CDW – Consistent Die Width, ki prinaša pomembne prednosti pri pripravi in izvedbi procesa upogibanja pločevine. Nova geometrija matrice omogoča kombiniranje orodij z različnimi koti ter s tem večjo prilagodljivost.

Ključna prednost CDW matric je enotna širina, zaradi katere je mogoče z istim orodjem izvajati upogibe pod različnimi koti. Nova geometrija matrice temelji na povezavi med širino matrice in radijem, kar omogoča učinkovitejše kombiniranje različnih matric.

Manj orodij, krajši čas priprave in večja prilagodljivost

Kombiniranje matric omogoča zmanjšanje števila potrebnih orodij in posledično krajši čas priprave stroja. Različne izvedbe matric je mogoče kombinirati glede na zahteve konkretnega izdelka, kar poenostavlja pripravo na upogibanje.

CDW orodja omogočajo tudi zmanjšanje minimalne dolžine matrice ter večjo nosilnost. Zaradi optimizirane geometrije se zmanjšuje tudi število sledi na pločevini.

Dodatna prednost je možnost približanja zadnjega prislona bližje upogibni liniji, kar omogoča več fleksibilnosti pri pozicioniranju. Hkrati nova rešitev zagotavlja boljši dostop laserja ACB za merjenje kota, tudi pri kratkih krakih.

Tehnične značilnosti

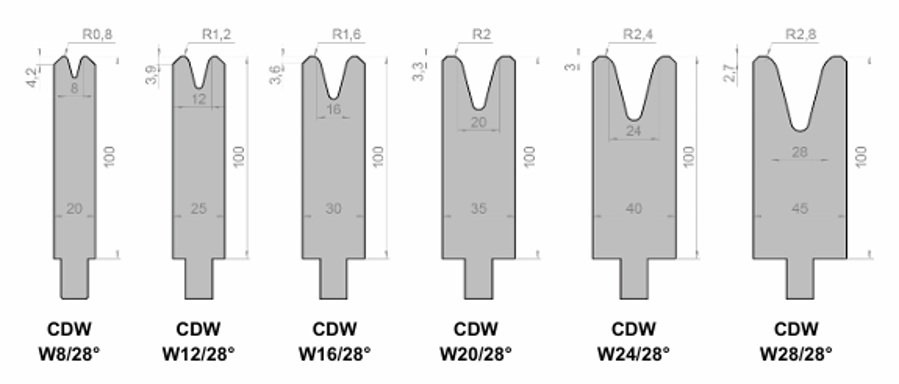

CDW matrice so trenutno na voljo za širine matrice od 8 do 28 mm in za debelino pločevine do 5 mm. Združljive so z vsemi stroji TruBend.

Ključne prednosti

• manj potrebnih orodij zaradi možnosti kombiniranja različnih matric,
• krajši čas priprave zaradi enostavnejše kombinacije orodij,
• manj sledi na pločevini zaradi optimizirane geometrije matrice,
• večja nosilnost matrice,
• krajša minimalna dolžina matrice,
• možnost približanja zadnjega prislona bližje upogibni liniji,
• boljši dostop ACB laserja za merjenje kota, tudi pri kratkih krakih,
• brez rezanja skozi upogibno folijo.
• hitrejši celotni proces priprave krivljenja in naknadne obdelave

Vir: Mastroj d.o.o.
