Opustite navojne svedre - in navijte potencial rezkanja navojev



Threadmaster

Vrezovanje navojev je običajno zadnja faza pri obdelavi dela, pri katerem je bilo med številnimi obdelavami že dodane veliko vrednosti. Seco je za tovrstne aplikacije razvil linijo rezkarjev iz karbidne trdine Threadmaster (TM).

"Rezkarji Threadmaster so namenjeni izredno natančni izdelavi navojev na dragih delih, kjer odpadni material ali draga popravila ne pridejo v poštev," pojasnjuje Kurt Gustavsson, produktni vodja za navoje pri Secu.

Linija TM zagotavlja izdelavo navojev znotraj zanemarljivih odstopanj in brez vreznin. Vrezovanje navojev z rezkarji TM je v primerjavi z izdelavo z navojnimi svedri varnejše, saj ni tveganja, da bi se svedri zlomili. Način je tudi primernejši za stroje z direktno gnanimi vreteni, ki lahko dosegajo hitrosti 12.000 vrtljajev na minuto in več. V teh pogojih je skoraj nemogoče doseči potrebno kombinacijo majhnega števila vrtljajev in visokega vrtilnega momenta za vrtanje navojev s svedri.
"Če želite zaščititi vreteno na orodju CNC-stroja z visoko hitrostjo, morate navoje obvezno rezkati," pravi Gustavsson.

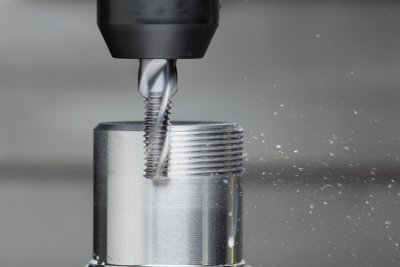

Rezkanje navojev je obdelava, zasnovana za orodja s spiralno interpolacijo na CNC-strojih. Orodje navoj vrezuje tako, da se v odprtini vrti in sočasno aksialno ter radialno pomika, da nastane pravilen profil navoja. Dokler ostane korak enak, je mogoče z enim rezkarjem izdelati navoje različnih mer, pri čemer lahko izdelujete tako leve kot desne navoje z različnimi tolerancami. "Navoji izdelani z rezkanjem so pogosto močnejši od drugače izdelanih navojev," dodaja Gustavsson. "Pri vrezanih navojih tako v profilu navoja ni zareze, ki nastane, ko stroj zamenja smer vrtenja."

Možnost, da z enim orodjem izdelate različne navoje, tudi poenostavlja proizvodnjo, upravljanje zalog in administracijo.

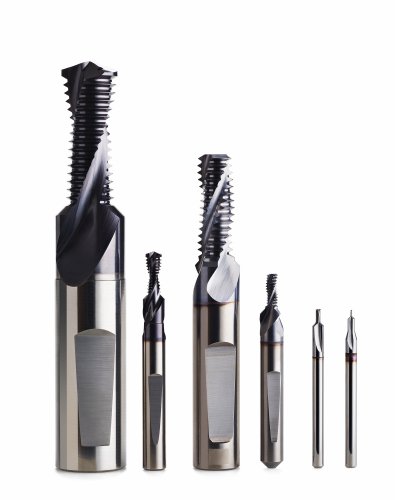

Linija rezkarjev za navoje iz trdin TM vključuje rešitve za številne aplikacije in materiale, vključno s kaljenimi materiali, litim železom, jekli in aluminijevimi zlitinami. Pokriva mere od M1 x 0,25 do M20 x 2,5 in vključuje rezkarje za profile navojev UN/C, W in NPT/F (glejte razdelek s tehničnimi podatki).

Za enostavnejšo izbiro orodij in parametrov rezkanja je Seco predstavil programsko opremo Threading Wizard. Program izbere najprimernejše vpenjalo in optimalno ploščico, poišče najustreznejše parametre obdelav ter prenese informacije v CNC-stroj. Program Threading Wizard je brezplačen in ga lahko prenesete s spletnega mesta www.secotools.com/customerzone.

Čeprav je pri določenih aplikacijah natančnost bistvena, ima pri drugih večjo težo produktivnost.
"Pri materialih, ki se uporabljajo v masovni proizvodnji, kot sta lito železo in aluminij, je najpomembnejši izziv poiskati orodja, ki zagotavljajo visoko produktivnost in predvidljiv rezultat," meni Gustavsson.

Tukaj nastopi vrtalni rezkar Threadmaster (DTM). Je vsestranska rešitev, saj v enem postopku omogoča vrtanje, posnemanje robov in rezkanje navojev, pri čemer pri obeh materialih ostane zelo malo ostružkov. Postopek obdelave: Kjer dodatna globina za izdelavo navoja ni potrebna, konica svedra DTM izvrta odprtino in, ko doseže dno, samodejno posname robove izvrtine. Nato se s spiralno interpolacijo rezka navoj, na koncu pa se DTM izvleče. Namesto treh orodij – svedra, orodja za posnemanje robov in navojnega svedra – potrebujete le enega.

"Tako odpravite eno ali dve menjavi orodja ter skrajšate čas obdelave, obenem pa zmanjšate še število potrebnih orodij," pravi Gustavsson.

Liniji TM in DTM temeljita na konceptu Max D (glejte sliko 1), ki z velikim in trdnim jedrom preprečuje upogibanje. Rezkanje s spiralnimi rezili poteka gladko, popravljeni profili pa izničijo učinke gibanja orodja, kar zagotavlja pravo geometrijo navoja. Linija TM je primerna za velikosti do M16 pri vseh vrstah sodobnih strojev z vijačno interpolacijo. Za večje velikosti morate za zadovoljiv rezultat s polno globino rezkanja uporabiti vsaj vreteno velikosti ISO50, HSK63 ali enakovredno.

Optimalna izbira za pritrjevanje je vpenjalo tipa Whistle Notch, za katerega sta prilagojeni tako linija TM kot tudi DTM. Rezkar TM Mini ima cilindrično vpenjalo. Priporočamo sicer hidravlično vpenjanje, vendar je tudi krčno vpenjanje zanesljiva metoda za stabilno postavitev v vseh vrstah aplikacij. Vpenjalnih stročnic ne uporabljajte, saj mesto vpenjanja preveč obremenijo in bi se lahko rezkalnik navojev na tej točki prelomil. Za večja vpenjala je na voljo notranje hlajenje.

Rezkanje navojev je obdelava, s katero lahko optimalno izkoristite zmogljivost in funkcionalnost sodobnih CNC-strojev. Stroj, strategija programiranja in orodje vam zagotavljajo način dela, pri katerem se naložba hitro povrne, obenem pa so izpolnjene vse vaše potrebe po kakovostnih navojih.

Threadmaster

Glavni citat:
"Navoji, izdelani z rezkanjem, so pogosto močnejši od drugače izdelanih navojev". Kurt Gustavsson

Tehnični podatki – Threadmaster™
Linija Threadmaster: zasnovana za skoraj vse vrste jekla in nerjavnega jekla ter lito železo. Na voljo za velikosti navojev od M4 x 0,7 do M20 x 2,5, ter profile UNC/UNF, NPT/NPTF in Whitworth.
Linija Threadmaster H: zasnovana za kaljene materiale s trdoto do 60 HRC. Na voljo za velikosti navojev od M4 x 0,7 do M16 x 2,0.
Linija Threadmaster 900: zasnovana za materiale z natezno trdnostjo nad 900 N/mm2. Na voljo za velikosti navojev od M4 x 0,7 do M16 x 2,0.
Linija Threadmaster Mini: zasnovana za manjše mere in materiale s trdoto od 45 do 60 HRC. Na voljo za velikosti navojev od M1 x 0,25 do M2,5 x 0,45.
Vrtalni rezkarji Threadmaster: zasnovani za vrtanje, posnemanje robov in rezkanje navojev pri aplikacijah z litim železom in aluminijem. Pokriva velikosti M4 x 0,7 do M16 x 2,0 in profile UNC/UNF ter Whitworth.

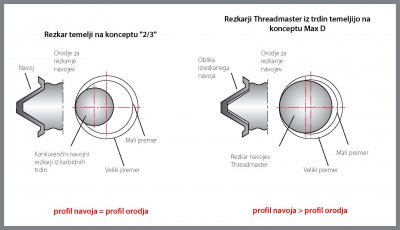

Slika 1: Prednosti rezkarjev Threadmaster, koncept Max D, v primerjavi s standardnim rezkarjem za navoje iz trdin
Popravljeni robovi iz trdine pri rezkarju Threadmaster zagotavljajo natančne navoje

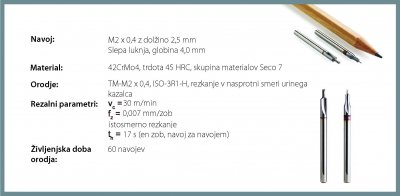

Slika 2: Primer aplikacije 1
Primer aplikacije za rezkar Threadmaster

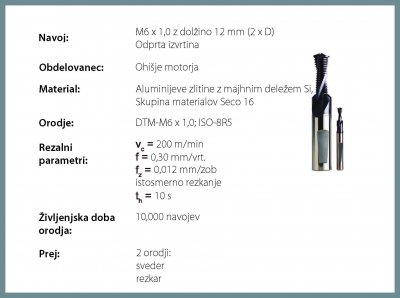

Slika 3: Primer aplikacije 2
Primer aplikacije za vrtalni rezkar Threadmaster
