Osciloskopi NI PCI povečujejo hitrost in gostoto kanalov

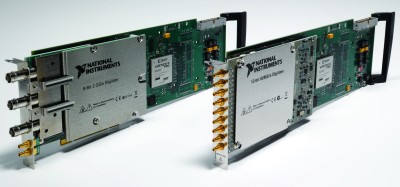

Večnamenski digitalizator National Instruments PCI-5152 pretvori namizni osebni računalnik v popolnoma opremljen osciloskop. Omogoča hitrost vzorčenja 2 GS/s v realnem času na enem kanalu ali 1 GS/s v realnem času na dveh kanalih hkrati. Za ponavljajoče signale omogoča modul ekvivalentno časovno vzorčenje (ETS) do največ 20 GS/s. Matična plošča omogoča pasovno širino 300 MHz in merilna območja od 100 mV do 10 V s programsko nastavljivo vhodno impedanco 50 Ω ali 1 MΩ. S pomočjo programske opreme lahko inženirji prilagodijo digitalizator NI PCI-5152 za izvajanje meritev po meri uporabnika na področjih, kot so karakterizacija polprevodniških integriranih vezij, ultrazvočne neporušne preiskave (NDT), optična koherenčna tomografija (OCT) in masna spektroskopija.

Z izhodiščno ceno samo $500 na kanal pomeni osemkanalna, 60 MS/s, 12-bitna matična plošča za zajem podatkov National Instruments PCI-5015 kanalno večjo gostoto sistema ob nižanju stroškov preizkušanja. S sinhronizacijo, ki med moduli dosega razred natančnosti pikosekund, je naprava idealna za izgradnjo večkanalnih sistemov na področjih, kot so linearne ali fazno zamaknjene ultrazvočne neporušne preiskave.

Gonilnik NI-SCOPE, ki je enak za vse digitalizatorje NI, ponuja nad 50 vgrajenih funkcij meritev in analiz za aplikacije v časovnem ali frekvenčnem prostoru. Inženirji lahko nove digitalizatorje združujejo s širokim spektrom strojne opreme NI, vključno z drugimi digitalizatorji, generatorji signala, digitalnimi vhodno/izhodnimi napravami visokih hitrosti in večnamenskimi napravami za zajemanje podatkov ter tako ustvarjajo uporabniku prilagojene rešitve za merjenje. Digitalizatorja PCI-5152 in PCI-5105 delujeta tudi z vso programsko opremo National Instruments, vključno z National Instruments LabVIEW, National Instruments LabWindows™/CVI in NI TestStand, pa tudi z ostalimi pogosto rabljenimi razvojnimi orodji, kot so C++, C# in .NET.

Modularni instrumenti NI so gradniki gospodarnih in vsestranskih avtomatiziranih preizkusnih sistemov. Z modularnimi instrumenti lahko inženirji izbirajo želeno funkcionalnost med široko paleto meritev, generatorji signalov, RF, napajalnih ali preklopnih modulov, nato pa izbrane instrumente programsko prilagodijo zahtevam posameznih meritev. Ker so ti instrumenti modularni in programsko nastavljivi, jih je mogoče hitro zamenjati in se lahko sproti prilagodijo spremenjenim zahtevam meritev. Modularni instrumenti NI so na voljo na različnih platformah, vključno z PXI, PXI Express, PCI, PCI Express in PCMCIA, ter nudijo prednosti izvajanja meritev z visoko hitrostjo z združevanjem prednosti standardnih osebnih računalnikov in naprednih tehnologij za določanje časa in sinhronizacije. Družina izdelkov vključuje:

• Digitalizatorji/osciloskopi (do 24-bitni, do 2 GS/s, do osem kanalov)
• Signalni generatorji (do 16-bitni, 200 MS/s)
• Digitalni funkcijski generator/analizatorji (do 400 Mb/s)
• RF-signalni generatorji in analizatorji (do 6,6 GHz)
• Digitalni multimetri (do 7-mestni, LCR)
• Programirni napajalniki (do 20 W, 16-bitni)
• Dinamični signalni analizatorji (do 24-bitni, 500 kS/s)
• Stikala (multiplekserji, matrična, splošna in RF)
