Prodamo TRUMPF TruBend Center 7030 (B34), letnik 2023, visoko avtomatiziran CNC upogibni center za precizno upogibanje pločevine. Stroj je opremljen z avtomatskim sistemom za menjavo orodij, manipulacijo obdelovancev ter avtomatskim nalaganjem in razlaganjem, kar omogoča učinkovito proizvodnjo z minimalnim ročnim posredovanjem.

0.00€

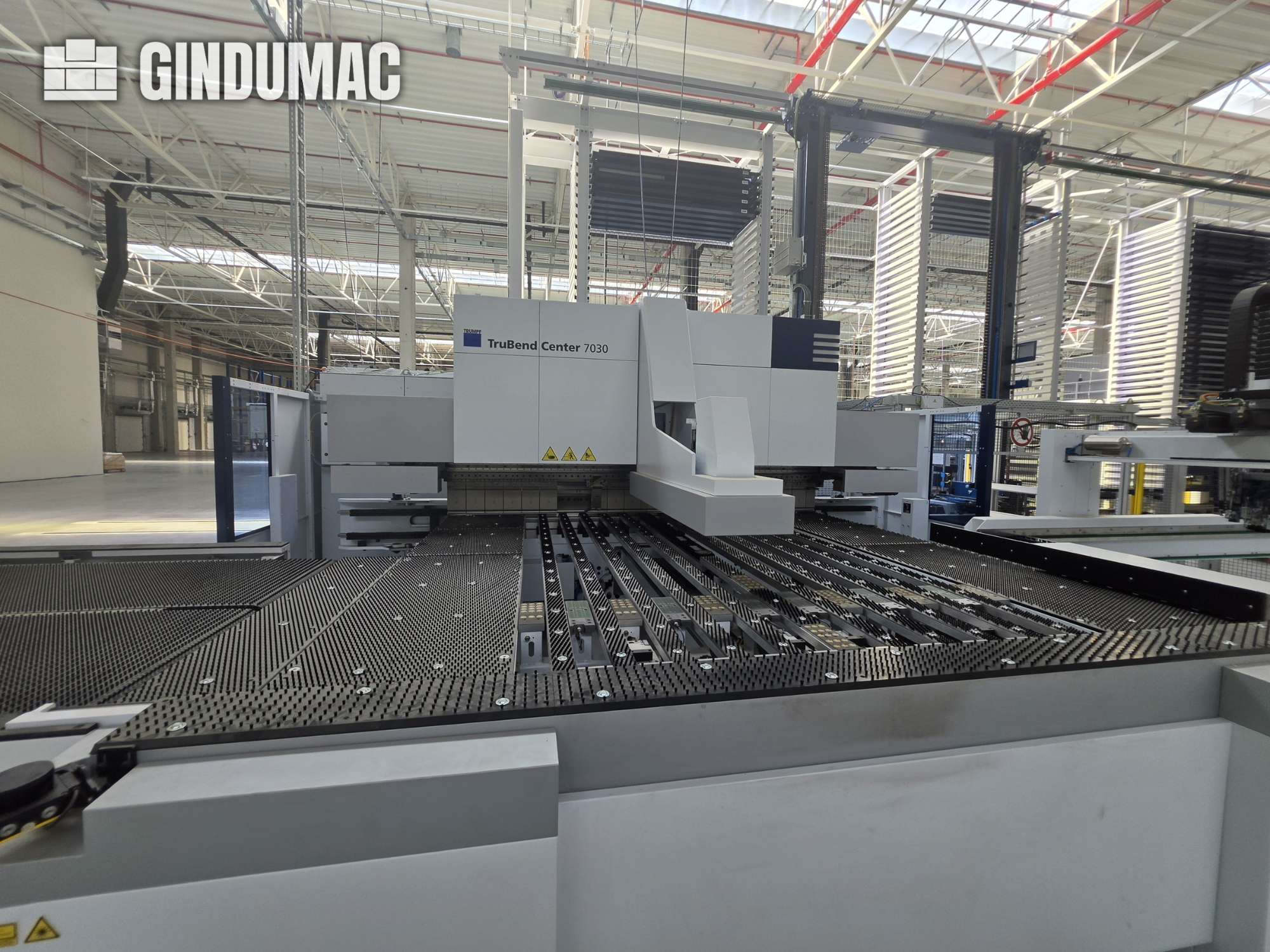

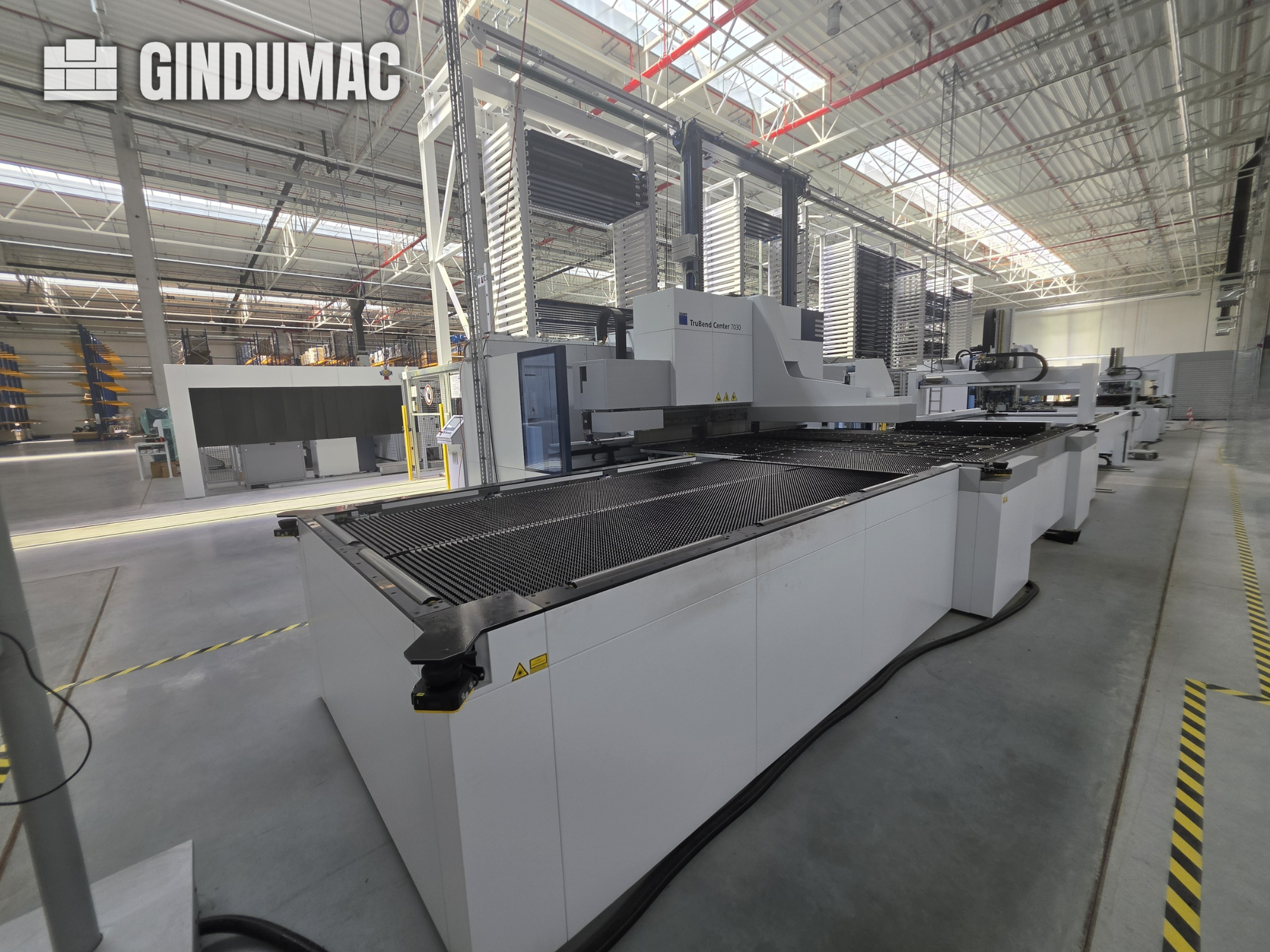

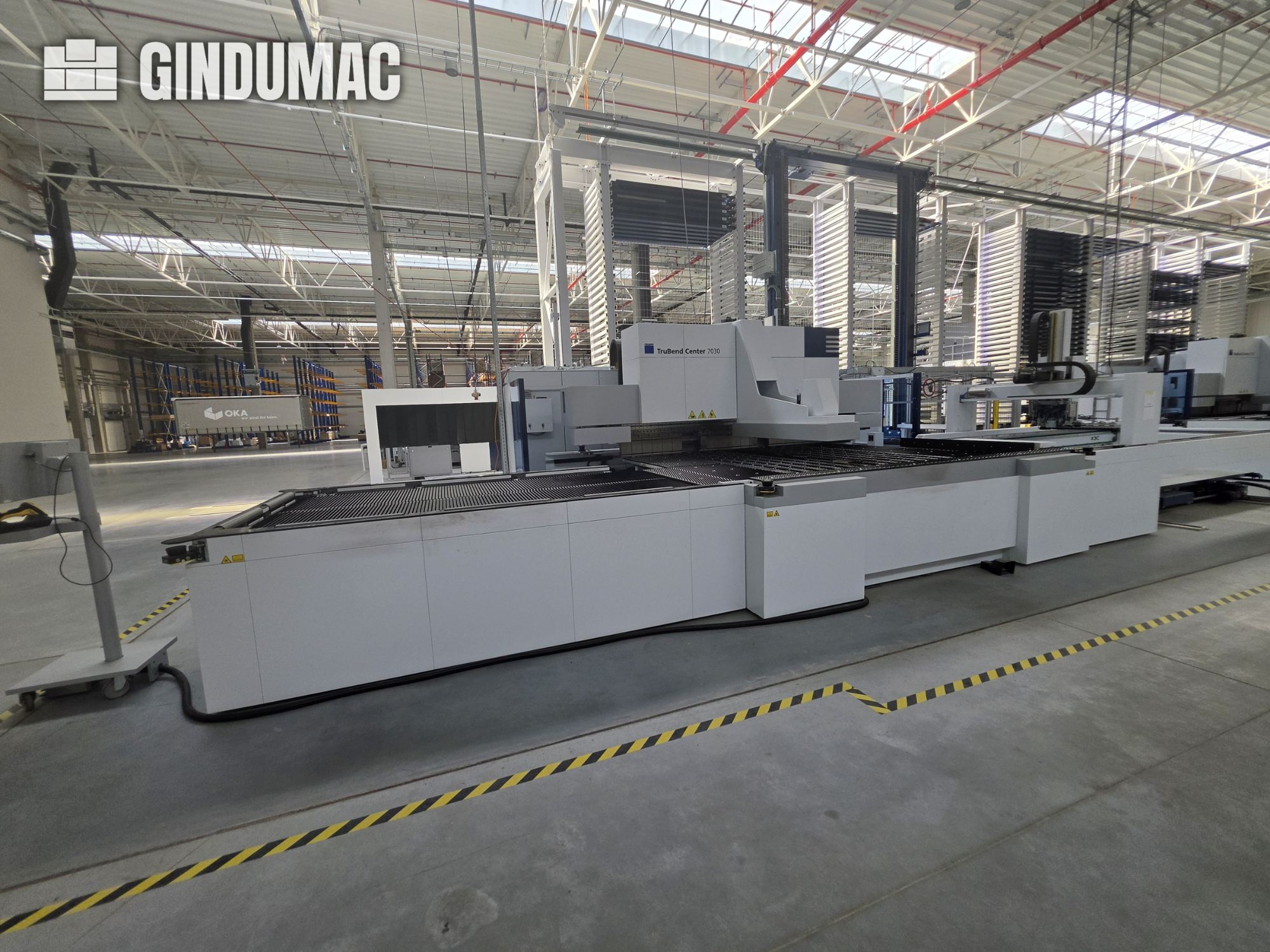

Prodamo TRUMPF TruBend Center 7030 (B34), letnik 2023, visoko avtomatiziran CNC upogibni center za precizno upogibanje pločevine.

Stroj je opremljen z avtomatskim sistemom za menjavo orodij, manipulacijo obdelovancev ter avtomatskim nalaganjem in razlaganjem, kar omogoča učinkovito proizvodnjo z minimalnim ročnim posredovanjem.

Fotografije in dodatne informacije:

https://www.gindumac.com/product/trumpf-trubend-center-7030-b34_PL-OTH-TRU-2023-00001

Osnovni podatki

• Proizvajalec: TRUMPF

• Model: TruBend Center 7030 (B34)

• Letnik: 2023

• Tip: CNC upogibni center za pločevino

• Krmilje: TRUMPF Touchpoint TruBend

• Lokacija: Poljska

Tehnični podatki

• Maksimalna dolžina upogiba: 3.123 mm

• Minimalna dolžina upogiba: 200 mm

• Minimalna širina upogiba: 145 mm

• Minimalna širina z ENW orodji: 40 mm

• Maksimalna višina škatlastega izdelka: 220 mm

• Vpenjalna sila držala: 101 t

• Debelina konstrukcijskega jekla: do 3,0 mm

• Debelina nerjavnega jekla: do 2,2 mm

• Debelina aluminija: do 4,0 mm

• Najmanjša debelina materiala: 0,4 mm

• Maksimalna velikost surovca za avtomatsko nalaganje: 3.048 × 1.500 mm

Hitrosti in natančnost

• Hitri pomik osi Y: 250 mm/s

• Hitrost sprednjega omejevalnika: 3.000 mm/s

• Hitrost manipulatorja: 3.000 mm/s

• Natančnost pozicioniranja Y: 0,10 mm

• Natančnost pozicioniranja X: 0,05 mm

• Natančnost pozicioniranja R: 0,05 mm

Avtomatizacija in dodatna oprema

• ToolMaster Bend – avtomatska menjava in pozicioniranje orodij

• Avtomatski sistem nalaganja in razlaganja pločevine

• 2-osni manipulator obdelovancev z 12 vakuumskimi moduli

• 5-osni zadnji omejevalnik

• Rotacijski manipulator za obračanje obdelovancev

• Avtomatsko pozicioniranje in obračanje pločevine

• Avtomatsko ločevanje in podajanje surovcev

• Tračni transporter za razlaganje končnih izdelkov

• Optični sistem za merjenje kota upogiba s kamero

• Kompenzacija upogiba, nastavljiva prek krmilja

• Vmesnik za povezavo s skladiščnim sistemom

Priložena orodja

• 16 standardnih vpenjalnih orodij (160 mm)

• 6 vpenjalnih orodij Pick&Place

• Segmenti 10 / 15 / 20 / 40 mm

• Kotno vpenjalno orodje dolžine 199 mm

• Upogibna orodja OBW90 in UBW90

• ENW110-40, dolžine 3.123 mm

Programska oprema in krmilje

• TRUMPF Touchpoint TruBend z 21,5-palčnim zaslonom na dotik

• TecZone Fold – samodejno programiranje iz 2D/3D podatkov

• 3D simulacija upogibanja in preverjanje kolizij

• Oddaljena diagnostika

• Brezžični čitalnik 2D kod (Bluetooth)

• Podpora za Barcode in DataMatrix

• Samodejno nalaganje proizvodnih programov

Dimenzije in teža

• Dolžina: 6.500 mm

• Širina: 5.150 mm

• Višina: 2.995 mm

• Teža: 30.000 kg

• Električna priključna moč: 80 kVA
