Puščanje stisnjenega zraka in vpliv na stroške

Datum objave: 27. marec 2024

Prejšnja Naslednja

V industrijskem okolju imajo učinkoviti sistemi stisnjenega zraka ključno vlogo pri povečanju produktivnosti in obvladovanju stroškov. Vendar pa lahko prisotnost puščanja stisnjenega zraka znatno vpliva na finančno uspešnost in varnost na delovnem mestu. V tem priročniku bomo raziskali nevarnosti puščanja stisnjenega zraka in ponudili učinkovite strategije za prepoznavanje, zmanjšanje in količinsko opredelitev njihovega finančnega vpliva.

Proizvodnja stisnjenega zraka je drag proces saj porabi veliko električne energije, zahteva drago opremo in redno vzdrževanje. Uporabniki se pogosto ne zavedajo, kako visoki so letni stroški delovanja sistema in koliko lahko prihranite z izboljšanjem učinka teh sistemov

Prepoznavanje puščanja stisnjenega zraka

Hitro odkrivanje puščanja stisnjenega zraka je ključno za zmanjšanje njihovega vpliva. Pogosti znaki vključujejo zvoke puščanja, padec tlaka in vizualne napake povezav in opreme. Uporaba naprednih orodij, kot so ultrazvočni detektorji puščanja in termovizijske kamere, lahko poveča natančnost in učinkovitost postopkov odkrivanja puščanja.

V kolikor ste se kdaj sprehodili po proizvodnji, ste lahko slišali zvok puščanja v napeljavi stisnjenega zraka. Puščanje v sistemu s stisnjenim zrakom lahko povzroči znatne stroške. Te izgube lahko dosežejo tudi 25% ali več celotne količine zraka. Nastanejo lahko zaradi puščanja na spojih ventilov, na varjenih mestih, na korodiranih ceveh, na gumijastih ceveh in spojnih elementih, zaradi okvar na avtomatskih odvajalcih kondenzata, zaradi puščanj filtrov ali regulatorjev, zaradi puščanj hitrih spojk, ali zaradi nedelujočih okvar varnostnega ventila, ...

Puščanje se obnaša kot šoba, iz katere izteka zrak z zelo visoko hitrostjo. Takšne točke puščajo 24 ur na dan, 365 dni na leto. Posledično se zmanjša tlak, kompresor se kljub neuporabi porabnikov večkrat vklopi, pri tem pa porablja dragoceno energijo in zmanjšuje stroškovno učinkovitost energetskega sistema.

Puščanje v sistemih stisnjenega zraka lahko povzroči na tisoče evrov izgube. Odkrivanje puščanja je pomembna zahteva pri vzdrževanju, ki se tradicionalno lahko izvaja z milnico, lahko pa tudi z detektorjem Ultra Sound. Ko plini uhajajo skozi cevi in rezervoarje, se proizvaja ultrazvočni zvok, ki ga lahko detektor zazna tudi z razdalje več metrov.

Zmanjšanje puščanja stisnjenega zraka

Preprečevanje in odpravljanje puščanja zahteva proaktiven pristop. Redni urniki vzdrževanja, usposabljanje zaposlenih in uporaba kakovostnih komponent so sestavni del zmanjšanja pojava puščanja

Stroški puščanja stisnjenega zraka

Razumevanje finančnega vpliva vključuje izračun stroškov, povezanih s puščanjem sistema med kompresorjem na obdobjih. Ta metoda nam omogoča kvantificiranje količine izgubljenega zraka in ustrezne porabe energije. Poglobimo se v primer izračuna za ponazoritev potencialnih letnih prihrankov:

Izračun puščanja sistema na podlagi zagonov kompresorja

V primeru, da v sistemu ni porabe zraka (porabniki ne obratujejo), lahko količino puščajočega zraka v sistemu izmerite tako, da sledite samodejnim zagonom kompresorja. Ker se sistem ne izprazni, tlak v njem pade, zato se kompresor vklopi pri nastavljenem tlaku in napolni sistem do maksimalnega tlaka.

PRIMER:

Vp = pretok uhajanja zraka v m3/h

Vk = pretok kompresorja (zmogljivost) v m3/h

t = vsota delovnih časov kompresorja med meritvijo (t = t1 + t2 + t3 + t4 +…)

T = skupni čas merjenja

Vp=?

Moč našega kompresorja = 37 kW

Vk= 5,3 m3/h

t = t1 + t2 + t3 + t4 + t5 = 150 s

T = 900 s

Vp = (Vk x t) / T

Vp = (85,3 x 150) / 900

Vp = 0,883 m3/h = 16,6% izgubljenega zraka zaradi puščanja!

V našem primeru se za pokrivanje izgub vsako uro porabi 6,1 kW moči (37 x 0,166). Ko je kompresor ves čas priključen na omrežje, se to puščanje pojavlja 24 ur na dan, 365 dni v letu, kar znaša:

6,1 kW x 24 h x 365 dni= 53436 kW letno.

Sedaj pomnožite ta znesek s ceno kilovatne ure in dobili boste stroške puščanja sistema stisnjenega zraka.

Če je cena 0,15 EUR/kWh potem je strošek puščanja zraka 8.015,4 € na leto.

Učinkoviti sistemi stisnjenega zraka so ključnega pomena za industrijsko delovanje, zmanjšanje puščanja pa je ključni vidik doseganja te učinkovitosti. Z razumevanjem nevarnosti, izvajanjem učinkovitih metod odkrivanja in proaktivnim obravnavanjem uhajanja lahko podjetja povečajo tako svoj finančni rezultat kot varnost na delovnem mestu.

Rešitev: izdelki Omega Air za odkrivanje sistemskih puščanj

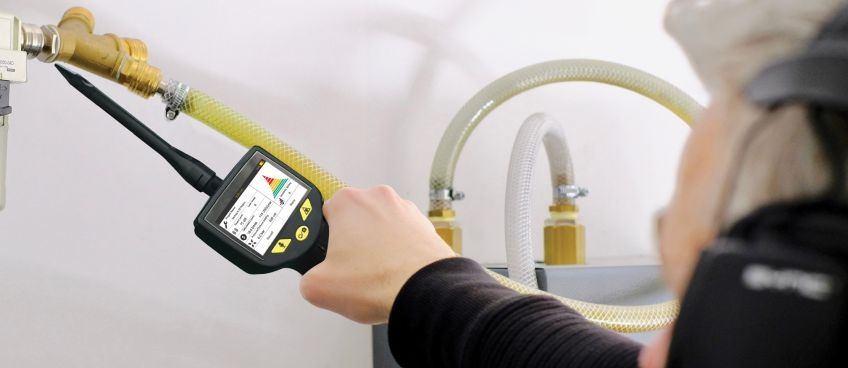

Ko plini uhajajo skozi cevi in rezervoarje, se proizvaja ultrazvočni zvok, ki ga lahko OS 531 zazna tudi z razdalje več metrov. OS 531 pretvori te neslišne signale v frekvenco, ki jo je mogoče zlahka slišati z uporabo priloženih protihrupno izoliranih slušalk.

Vgrajen laserski kazalec pomaga opaziti puščanje na daljavo. V sistemih brez tlaka se lahko uporabi ultrazvočni tonski generator, katerega zvok bo uhajal skozi majhne odprtine.

Stopite v stik z nami še danes za strokovno pomoč pri prepoznavanju in odpravljanju puščanja stisnjenega zraka v vašem objektu.
