QUAD-PRESS - permanentni magnetni sistem za hitro vpenjanje matric

Pri podjetju Tecnomagnete ponujajo permanentni magnetni sistem Quad-Press za hitro vpenjanje matric pri orodjih za injekcijsko brizganje plastike. Prednost pred tradicionalnimi sistemi vpenjanja matric je enakomerna porazdelitev napetosti po površini, velika fleksibilnost in hitrost zamenjave matrice.

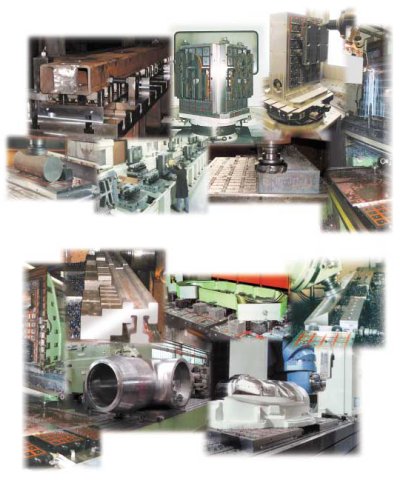

V zgodnjih 70-ih je bilo Tecnomagnete prvo podjetje, ki je ponudilo permanentni elektro magnetni sistem, visokih moči in visoke varnosti za spenjanje in dvigovanje železnih elementov poljubne oblike in velikosti. V zgodnjih 80-ih je podjetje še nadalje razvilo sistem, kar jim je omogočilo proizvajati permanentne elektro sisteme še bolj učinkovito. Lahko so izpolnili različne zahteve pri delu z odrezovalnimi orodji pri težkih opravilih. V sredini 90-ih je podjetje prvo ponudilo tako tehnologijo tudi za hitro vpenjanje matric pri orodjih za injekcijsko brizganje plastike.

Quad-Press izpolnjuje zahteve pri konceptih kot so JIT (just in time) in SMED (single minute die exchange) v vseh proizvodnih procesih, kjer gre za manjše serije in večjo raznolikost proizvodov.

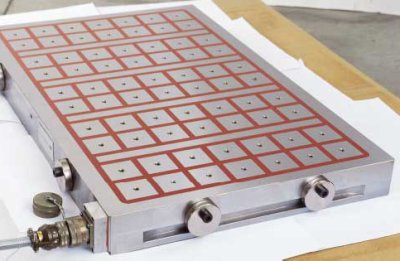

Permanentno električno vezje Quadsystem-a je narejeno s kvadratnimi poli alternirajoče polarizacije sever/jug v šahovnici. To zagotavlja raven in horizontalen magnetni pretok, ki je skoncentriran izključno v področju pola.

Med fazo magnetenja je magnetni pretok kratek. Kroži izven magnetnih ploskev in varno prime matrico s precej nizko magnetno globino, da ne bi poškodoval notranjih delov uporabljanje matrice.

Med fazo razmagnetenja je magnetni pretok navzoč znotraj okvirja magnetnega modula, kjer sprosti matrico za zamenjavo.

Izjemno kratek električni pulz aktivira sistem, ki varuje prijemanje matrice poljubno dolgo brez porabe električne energije ali generacije toplote. Razmagnetenje sistema je možno le s podsekvenčnim električnim pulzom, ki sprosti matrico, ki je bila prijeta izključno s permanentnimi magneti med delovanjem.

Legenda: Rdeča - QUAD-PRESS Modra - tradicionalno vpetje

Vsak pol Quad-Press sistema je neodvisen magnetni del, narejen iz jeklenega jedra in obdan s petih strani z visoko energijskimi permanentnimi magneti (AlNiCo + Nd), ki so sposobni sproducirati velike magnetne sile, ki so konstantne poljubno dolgo. Skupna prijemalna sila je direktno proporcionalna številu magnetnih polov. Sila je sicer odvisna tudi od površine matrice, vendar jo je možno vedno vnaprej dobro napovedati. Inovativna polarna geometrija Quad-Press sistema lahko doseže maksimalno efektivnost tudi pri matricah manjše velikosti.

Ko je matrica prijeta z magnetnim prijemalom, se ne deformira in ni podvržena prevelikim napetostim, saj je pridržalna napetost enakomerno porazdeljena po površini kontakta in ne prihaja do točkovnih obremenitev kot pri navadnih sistemih prijemanja. Pri navadnih sistemih je problematično tudi upogibanje težjih matric.

Matrice poljubne oblike in velikosti se tako lahko preprosto vpnejo brez večjih modifikacij orodij. Pri manjših pritiskih lahko obratujejo večje in bolj kompleksne matrice pri večjih hitrostih.

• Lažja dostopnost

  Omogočen je lažji dostop in lažje vzdrževanje vseh komponent (električnih, hidravličnih, zračnih) orodja, ker ni običajnih prijemalnih ovir.

• Prihranek prostora

  Implementacija “Just In Time” v proizodni proces narekuje tudi prihranek pri inventarju, s tem pa se prihrani na potrebnem prostoru.

• Zmanjšanje odpada

  Kvaliteta prijemal pri hitrih spremembah matric, ki pomagajo pri vzdrževanju delovne temperature, izboljša produktivnost in pripomore k zmanjšanju neprilagodljivih delov.

• Dolga trajnost

  Quad-Press preprečuje poškodbe plošč orodij. Ni potrebe po popravljanju izvrtin in površine pri izjemnem zmanjšanju produktivnosti.

• Ni onasneževanja okolja

  Ker Quad-Press ne vsebuje nevarnih hidravličnih olj, je to idealna rešitev za čisto okolje.

• Ni večjih dodatnih stroškov

  Pri podjetju TecnoMagnete zagotavljajo, da pri investiciji v magnetna prijemala ne bo prišlo do dodatnih stroškov za matice, vijake, spone, posebna orodja. Prav tako odpadejo stroški za hidravlični del in odpadke olja. Ni potreno vzdrževanje modulov sistema Quad-Press in plošč. Manjša je tudi izguba produktivnosti.

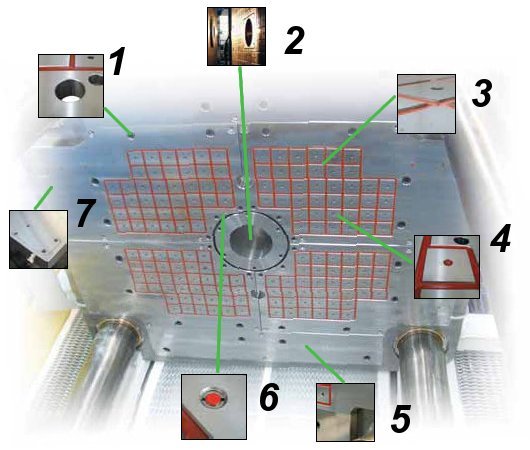

1. Skoznje luknje
2. Locirni obroč
3. Spodnja plast smole
4. FCS senzor
5. Stranski zapolnitveni blok
6. Senzorji dolžine
7. Stična škatla
