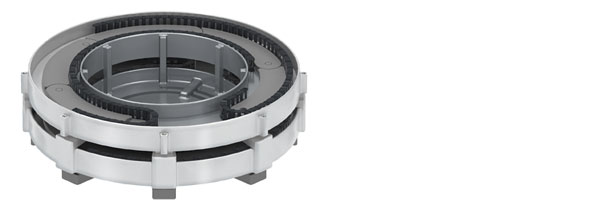

Rotacijski modul - igus

Visoko sestavljanje, veliko rotacije……..900°

Z rotacijskim modulom  lahko dosegamo  večje kote vrtenja, do 900 ° in več. Zahvaljujoč dodajanju modulov se koti vrtenja lahko povečajo skoraj do neskončnosti. Dodatni rotacijski  moduli so idealna rešitev za rotacijska gibanja z visokimi obremenitvami in na omejenem prostoru. Več posameznih sistemov se lahko zloži drug na drugega in s tem so združeni v celoten sistem. Razširitev sistema je vedno "na voljo".  Možne so visoke dodatne obremenitve. Verige se lahko poljubno  sestavljajo. Mejne hitrosti so do 1 m/s. Ena plast zadostuje za vrtenje  do 540 °, dve plasti za vrtenje do 900 °, večji kot vrtenja je  mogoče  doseči z več plastmi.




Funkcija sistema:

Opredeljuje kot vrtenja spodnjega modula,  naslednji zgornji modul izvaja gibanje samodejno zaradi integriranega sistema vpetja.
Konstrukcija zmanjšuje morebitne motnje. Multi rotacijski modularni sistem je idealen za rotacijske aplikacije, z velikimi obremenitvami in za težke pogoje.
V nasprotju z na primer drsnim stikom, lahko v energijski verigi  vodimo cevi za zrak ali tekočine, kot tudi bus in optične kable.

Stojan Drobnič, HENNLICH d.o.o., drobnic@hennlich.si

Več si lahko preberete na: www.igus.si, www.hennlich.si
