Solid Edge 2D Drafting

Program je vsem brezplačno dostopen na spletni strani www.solidedge.com/free2d. Če želite, lahko program naročite pri podjetju ITS d.o.o., ki je tudi uradni zastopnik za programske pakete podjetja UGS. Program vam bomo brezplačno poslali.

Kaj vam program Solid Edge 2D drafting ponuja?

Zapis, risanje in standardi, asociativnost

• Zapis je enak kot v CAD programu, zato je možno prevzet podatke iz katerekoli verzije programa Solid Edge.
• Program vsebuje vse ukaze, kot jih pozna celotni CAD program.
• Risbe so lahko asociativne. Možno je postavljati geometrijske relacije ali pa kote povezovati z enačbami.
• Možna je uporaba Layer-jev.

Prilagajanje delovnega okolja

• Delovno okolje je prilagojeno AutoCad uporabnikom (working sheet=paper space, 2D model= model space,…).
• Prednastavljeni formati.
• Možnost kreiranja lastnih glav risb in formatov papirja.
• Večkrat uporabljeni simboli se lahko shranijo in tako naslednjič hitreje uporabijo.
• Risanje se lahko prilagodi na standard podjetja ali pa se uporabi mednarodne standarde (ISO, DIN, ANSI,...).

Elektro-mehanske sheme

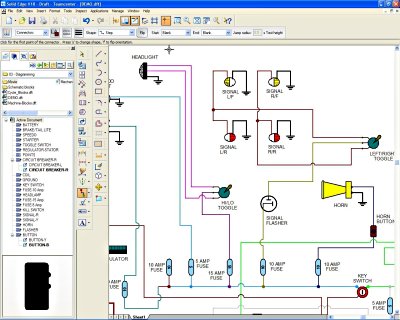

• Elektro-mehanske sheme
• Knjižnica standardnih simbolov
• Uporaba simbolov iz dwg/dxf zapisa
• Enostavno kreiranje simbolov
• Povezovanje simbolov je tudi asociativno (premik simbola povzroči ustrezen premik povezave)
• Enostavna ‘drag&drop’ tehnika postavljanja simbolov
• Isti simbol ima lahko različne predstavitve (npr. odrpti/zaprti ventil)

Odpiranje in shranjevanje dwg/dxf formata

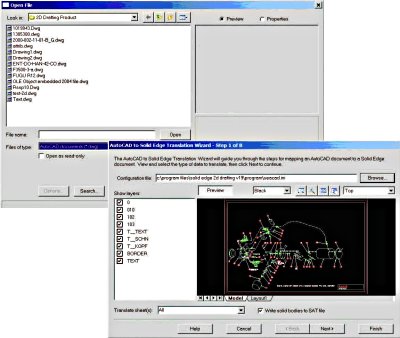

• Enostavno odpiranje dwg/dxf formata (file:open)
• Shranjevanje v dwg/dxf format
• Odpiranje in shranjevanje v dwg/dxf format omogoča ohranitev in uporabo obstoječe elektronske dokumentacije
• V predogledu lahko kontroliramo layer-je, tipe črt, šrafure, tekst,...

Enostaven za uporabo in učenje

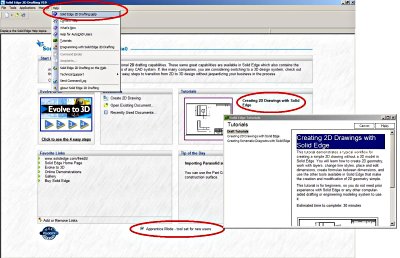

• Nastavitev za začetnike (apprentice mode)
• Iskalec ukazov (command finder): išče ukaze, ki imajo drugačno ime kot v drugih programih (npr. array v Auto Cad=pattern v Solid Edge)
• Vaje (tutorials): program nas korak za korakom vodi skozi celotni potek risanja
• Help menu

Enostaven prehod v CAD in PLM sistem

• V prvi fazi poteka kombinirano delo. 2D risanje in modeliranje enostavnejših 3D komponent
• Pretvarjanje obstoječe 2D dokumentacije v Solid Edge zapis in izdelava 3D modelov iz teh risb
• Prehod na celotni CAD program, ko je uporabnik sam pripravljen na to
• Uporaba PLM sistema Teamcenter za upravljanje s celotnim življenjskim ciklom produkta
