Solid Edge verzija 17

Zadnja verzija programa Solid Edge prinaša uporabnikom veliko prednosti predvsem  v večji  učinkovitosti  sklopov in izdelavi tehnične dokumentacije. Izdelava dokumentacije je tudi do 10 krat hitrejša kot prej. K že odličnim translatorjem so dodani še novi, s čemer Solid Edge omogoča podjetjem in inženirjem večjo konkurenčnost.

Solid Edge rešuje problem izbire dela v 2D ali 3D okolju z inovativnimi orodji, ki inženirjem omogočajo kombiniranje obeh.  Dolgo so že znane prednosti 3D modelov pri  analizah in detajliranju, ter pravilnosti izdelave.

V Solid Edge v17 so te prednosti  še izboljšane z uporabo novih funkcij in potekov dela, ki omogočajo uporabnikom prenos 3D modelov v 2D predloge. S tem je možno kombinirano delo z 2D profili in 3D modeli v hibridnem 2D/3D poteku dela.

Poudarki: 2D predstavitev 3D elementov je v hibridnem 2D/3D konstruiranju dopolnjena z ZeroD tehniko in virtualnimi komponentami Hitra 2D predstavitev kompleksnih 3D sestavov Uporaba 2D predstavitev 3D sestavov za hitro pripravo projektov Prenos 2D predstavitev v 3D Prikazovanje/Skrivanje tudi virtualnih komponent Omogoča boljše vodenje načrtovanja

Nastavitev za začetnike/iskalec ukazov

Z verzijo 17 je za nove uporabnike še dodatno olajšana uporaba programa Solid Edge s pomočjo nastavitve za začetnike (apprentice mode) in pomoči pri odpravljanju napak (feature error assistant). Pomoč pri odpravljanju napak uporabnike opozori na napako in poda ustrezno rešitev. Nastavitev za začetnike pa omogoča novim uporabnikom lažje delo in hitrejše učenje programa.

Nastavitev za začetnike vsebuje: Začetno okno, ki vsebuje opis možnosti za začetne korake Command assistant razloži ukaze in potek dela Command finder omogoča iskanje Solid Edge ukazov na podlagi terminologije iz drugih programov Izboljšan grafični prikaz in bolj opisni nasveti omogočajo uporabnikom boljše razumevanje ukazov.

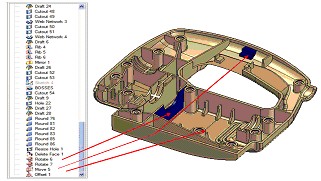

Direct editing je močan dodatek v Solid Edge v17, ki omogoča inženirjem hitre in enostavne spremembe 3D geometrije ne glede na to, kako je le-ta bila v programu Solid Edge konstruirana. Ta možnost se lahko uporabi za številne različne operacije kot so: move, rotate in resize features, delete holes and regions, sprememba debeline pločevine, sprememba radija ukrivljenja in kot ukrivljanja, ter sprememba livarskih kotov.

Poudarki: Hitra sprememba 3D podatkov tudi iz drugih programov Izboljšana neposredna povezava z NX Hitrejše in učinkovitejše spreminjanje zahtevnih Solid Edge modelov Hitro spreminjanje pločevinskih modelov iz drugih sistemov Spreminjanje lukenj, površin in zaokrožitev Enostavna sprememba velikosti komponent

Poenostavljeni sklopi

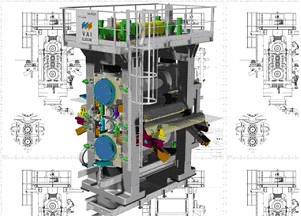

Poenostavljeni sklopi omogočajo, da s programom Solid Edge najhitreje izdelujemo tehniško dokumentacijo. Preprosta opcija v fazi izdelave dokumentacije omogoča izdelavo pogledov tudi do 60 krat (normalno je to samo 2 do 8 krat) hitreje kot z vsemi detajli. Pri tem pa ni prakzične razlike v kvaliteti dokumentacije – idealno za izdelavo dokumentacije velikih sklopov.

Poudarki: Samodejna poenostavitev Izdelava poenostavljene predstavitve zahtevnih sklopov Hitrejše prikazovanje Varovanje intelektualne lastnine Najhitrejša izdelava tehniške dokumentacije Preklop pogledov na high-quality, ko je to potrebno Omogoča dostop do zgornjega nivoja sklopa za inženirsko sodelovanje vsem inženirjem Odpiranje zgornjega nivoja sklopov, skritih zaradi hitrejšega prikaza  Izdelava sklopov v krajšem času Omogoča enostavno in bolj intuitivno izdelovanje sklopov Hitra izbira modelov in podsklopov

Izmenjava podatkov

Veliko podjetij potrebuje izmenjavo podatkov zaradi inženirskega sodelovanja, analiz, proizvodnje. Takšen prenos lahko vzame veliko časa in je lahko zelo drag. Solid Edge ima že veliko odličnih prevajalnikov za Pro-E, MDT, AutoCAD, kot tudi nevtralne formate kot so IGES, STEP in DXF in omogoča neposredno povezavo brez prevajalnikov z NX in Ideas. Solid Edge v17 je dodal še novi Catia prevajalnik, ki omogoča tako izvoz kot uvoz Catia V4 podatkov. To se izvede enostavno z open/save ukazi. Nov je tudi prenos podatkov iz Inventorja, ki tako omogoča lažji prehod na Solid Edge.

Predstavitev razvoja programa

 Solid Edge je vrhunski CAD sistem, ki sodi pod okrilje podjejta UGS. Kvalitete in možnosti programa prepoznava vse več inženirjev v svetu, sedaj že več kot 170.000. Solid Edge je vedno bolj prisoten tudi v Sloveniji in na Hrvaškem. Podjetje ITS d.o.o. je za hrvaški trg prevedlo program v hrvaški jezik. Tako je Solid Edge edini lokaliziran CAD sistem na tem področju.

V preteklosti se je Solid Edge že predstavil kot izredno inovativen program. Leta 1996 je tako že ob samem začetku bil predstavljen Revision Manager (enostavno vodenje revizij). Naslednje leto je Solid Edge predstavil delo z velikimi sklopi (assembly), izboljšano delo s pločevino (sheet metal). Leta 1998 je Solid Edge predstavil dodatne izboljšave pri modeliranju izdelkov iz pločevine, s čemer je pri delu s pločevino postal neke vrste standard za CAD sisteme. O kvaliteti Sheet Metal modula govori tudi dejstvo, da ga je v letu 2004 prevzel tudi sistem NX (Unigraphics). Leto 1999 je prineslo izboljšave pri delu s sklopi, leto 2000 pa še vgrajeno kinematiko, zvarjence, poenostavitve modelov,.... Novo tisočletje je združilo podjetji SDRC in UGS, s čemer se je začel direktni prenos podatkov med programi Ideas, Unigraphics in Solid Edge. Solid Edge je leta 2001 kot prvi nadgradil Revision Manager s PDM sistemom, Insight. Leto 2003 pa je bilo spet polno inovacij. Predstavljen je bil novi modul za delo s površinami Rapid Blue (vrhunska surface tehnika), prvič pa je bilo predstavljeno tudi hibridno 2D/3D konstruiranje. Največja novost v lanskem letu je bila predstavitev modula za izdelavo orodja za brizganje plastike (Mold Tooling).

Solid Edge zaradi svoje inovativnosti tako ni samo eden izmed najboljših CAD sistemov, temveč je tudi eden izmed najbolj posnemanih programov.

Več informacij: http://www.its-plm.si/
