Solid Edge verzija 18

Femap Express in Femap integracija

Uporabniki imajo možnost analize 3D modelov na dveh nivojih. Femap Express je v Solid Edge vgrajen modul za analize z metodo končnih elementov. Program nas pri tem sam korak za korakom vodi skozi analizo posameznega modela. S Femap Express tako inženirji hitro in enostavno preverijo, ali bodo posamenzne komponente zadostile zahtevanim trdnostnim pogojem. Drugi, zahtevnejši nivo analiz pa predstavlja celoten produkt Femap. Inženirji lahko sedaj s samo enim klikom izvedejo asociativni prenos podatkov iz Solid Edge v Femap.

Poudarki: V Solid Edge vgrajene analize 'part' modelov in pločevinskih modelov (analize napetosti, modalne analize, faktor varnosti, analiza modela znotraj sklopa,...) Pred in post procesiranje v Windows sistemu Uporaba programa NX Nastran za sam izračun (funkcionalna prednost pred konkurenčnimi produkti, zanesljivost,...)

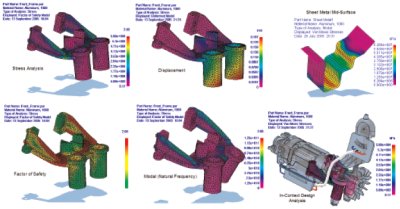

Rezultate analiz lahko hitro in enostavno prikažemo z natančnimi html poročili, slikami in animacijami. Poročilo vsebuje informacije o lastnostih modela in materialu, ter rezultate modalne in napetostne analize. Slike nam natančno prikažejo posamezna področja napetosti, pomikov in varnostni faktor.

Rezultati in poročila: Poročilo v html obliki Možnost snemanja animacije Možnost snemanja slik

Konstruiranje žičnih napeljav (wire harness)

Konstruiranje žičnih napeljav omogoča boljše sodelovanje med elektro-strojniškimi inženirskimi oddelki. V Solid Edge-u sedaj inženirji izdelajo popolne in natančne mehanske in električne komponente. S tem še dodatno zmanjšajo potrebo po izdelavi prototipov. Žice, narejene s Solid Edge Wire Harness Design, vsebujejo vse potrebne informacije za proizvodnjo in zato ne potrebujejo 3D predstavitve. Seveda pa lahko inženir kreira 3D model žic (celotne napeljave), če je potrebna realistična predstavitev modela ali pa če je zahtevana detajlirana risba.

Poudarki: Uvažanje podatkov iz različnih eCAD sistemov (Vesys, Mentor Graphics, Promis-e, LTX, Cimteam) Patentirana BlueDot tehnologija za povezovanje poti Patentirano dinamično urejanje s takojšnjo povratno informacijo o spremembah Enostavno določevanje poti in povezovanje žic Enostavno dodajanje lastnosti posameznih komponent v part modeliranju

Risanje shem

Kljub znanim prednostim 3D modeliranja se nekatere probleme še vedno najbolje rešuje z 2D geometrijo. Med takšne sodi tudi načrtovanje različnih shem (električne,...). Pri risanju shem si pomagamo z uporabo knjižnice standardnih blokov (simbolov), ki jih na risbi sestavljamo z enostavno 'drag&drop' tehniko. Bloki podpirajo tudi različne predstavitve (npr. odprti in zaprti ventil) in so tako lahko postavljeni na risbo v različnih položajih. Solid Edge vsebuje obsežno knjižnico simbolov (električni, hidravlični, pnevmatski,...). Lahko pa tudi uvozi AutoCAD DWG bloke in tako še poveča knjižnico. AutoCAD uporabnikom tako omogoči enostavno nadaljnjo uporabo njihove obsotječe dokumentacije.

Poudarki: Enostavna 'drag&drop' tehnika uporabi posameznih blokov Predstavitve različnih položajev istega bloka Obsežna knjižnica standardnih blokov (električni, hidravlični, pnevmatski,...) Uporaba obsotječih AutoCAD DWG blokov

Modeliranje elektrod – dodatek k Mold Tooling

Solid Edge Mold Tooling omogoča hitro in enostavno kreiranje orodja za brizganje plastike. S pomočjo tega modula program sam določi delilno površino, ki pa jo inženir lahko sam hitro popravi. Največ izboljšav je v zadnji verziji programa Solid Edge bilo prav na urejanju delilne površine. Dodatek k modulu Mold Tooling pa je konstruiranje elektrod. Program korak za korakom vodi inženirja skozi faze modeliranja elektrode. Uporabnik preprosto določi ustrezen 'feature' in program sam izdela ustrezni model elektrode na podlagi predefiniranih parametrov.

Poudarki: Popoln nabor orodij za kreiranje elektrod Modeliranje enostavnih in kompleksnih elektrod Prepoznavanje oblike 'feature-ja' na modelu pri izdelavi ustrezne elektrode Electrode Design je vključen v Mold Tooling modul, lahko pa je tudi samostojen

Izmenjava podatkov

Veliko podjetij potrebuje izmenjavo podatkov zaradi inženirskega sodelovanja, analiz, proizvodnje. Takšen prenos lahko vzame veliko časa in je lahko zelo drag. Solid Edge ima že veliko odličnih prevajalnikov za Pro-E, MDT, AutoCAD, Inventor, Catia V4, kot tudi nevtralne formate IGES, STEP in DXF in omogoča neposredno povezavo brez prevajalnikov z NX in Ideas. V Solid Edge v18 je dodan tudi prevajalnik za dokumente iz programa Solid Works.
Izmenjava podatkov se izvede enostavno z open/save ukazi.

Teamcenter Express

Z vse širšo uporabo CAD/CAM sistemov postaja vodenje in kontrola podatkov in procesov pri razvoju izdelkov ključnega pomena za pravilno in zanesljivo konfiguriranje sklopov, skrajšanje časa razvoja in izdelave izdelkov, ter znižanje stroškov razvoja izdelkov. Konstrukterji v povprečju porabijo več kot 30% svojega časa za iskanje različnih podatkov, obstoječih rešitev in za koordiniranje dela z ostalimi člani razvojne skupine.

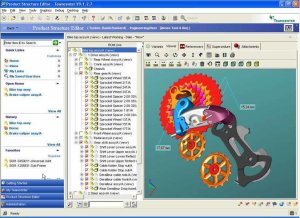

Temcenter Express je program, namenjen za vodenje baze podatkov in procesov konstruiranja. Sestavljen je tako, da se ga enostavno implementira in uporablja, omogoča pa seveda prehod na celoten Temcenter produkt. Temcenter Express je namenjen srednje velikim podjetjem, ki imajo potrebo po sodelovanju med oddelki na različnih lokacijah in uporabljajo različne CAD sisteme. Za razliko od mnogih drugih programov je integracija Solid Edge-Temacenter povsem pregledna in ne predstavlja nobene dodatne obremenitve za CAD uporabnika.

Poudarki: Izboljša učinkovitost razvoja Enostavni prenos podatkov iz 2D v 3D Optimizira ponovno uporabo obstoječih podatkov Enostaven za implementacijo, vzdrževanje in uporabo Podpira vse vodilne CAD sisteme

Več informacij najdete na www.its-plm.si/solid_edge.htm.
