Solid Edge verzija 20

Ta mesec je bila predstavljena nova verzija programa Solid Edge. Pri razvoju nove verzije so se osredotočili predvsem na izboljšanje produktivnosti, na še lažje delo z velikimi sklopi in na izboljšanje izmenjave podatkov.
V nadaljevanju je predstavljenih nekaj glavnih novosti in izboljšav v Solid Edge v20.

Splošne novosti

Solid Edge v20 je še dodatno izboljšal delovanje z velikimi sklopi. Z dvema novima opcijama je nadzor nad porabo spomina še izboljšan. Tako program sam preverja razpoložljiv spomin, ko je Solid Edge odprt ali pa ko je odprta datoteka. Če se razpoložljiv spomin zmanjša na kritično nizko raven, program opozori uporabnika, da je potrebno zapreti nekatera okna. Pri zapiranju je seveda omogočeno shranjevanje.

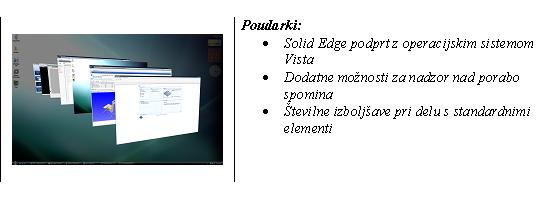

Poleg splošnih novosti v samem programu je glavna novica ta, da je tudi Solid Edge podprt z operacijskim sistemom Vista.

3D modeliranje

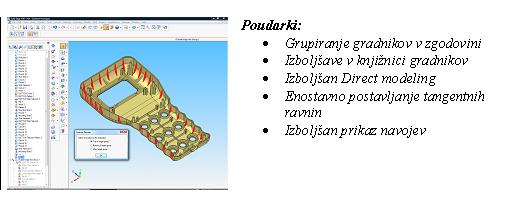

Po seriji novosti, ki so prinesle številne nove ukaze in izboljšave ukazov tako v "part" okolju kot v "sheet metal" okolju, je v verziji 20 prišla na vrsto interakcija med uporabnikom in programom. Tako lahko sedaj uporabnik posamezne gradnike v zgodovini poveže v grupo, pri tem pa še vedno lahko spreminja posamezne gradnike v grupi ali pa celo grupo. Grupe se lahko kot celoto uporabi pri nadaljnjem delu in celo posname v knjižnico gradnikov. Ta knjižnica pa je tudi naslednja v vrsti posodobitev. Njena uporaba je namreč sedaj veliko lažja, saj program uporabnika smiselno vodi skozi vse potrebne korake za natančno definiranje gradnika.

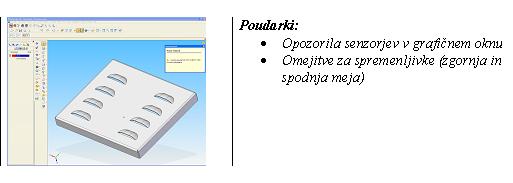

Pomembnejše novosti so prav gotovo na področju senzorjev in spremenljivk. S senzorji si uporabniki programa Solid Edge že vrsto let pomagajo pri kontroli modela. Ob vsaki spremembi modela se senzor samodejno posodobi in tako hitro daje povratne informacije o pravilnosti modela. Sedaj so senzorji izboljšani do te mere, da nas sami opozorijo na napake med spreminjanjem modela že v uporabniškem vmesniku.
Druga pomembna novost pa so omejitve za spremenljivke. Uporabnik lahko določi zgornjo in spodnjo vrednost za določeno mero. Pomembno pri teh omejitvah je to, da jih program sam ves čas nadzoruje. Če se zaradi spremembe modela zgodi, da neka mera pade iz postavljenih omejitev, nas bo program na to opozoril in ne bo dovolil spremembe modela.

Konstruiranje sklopov

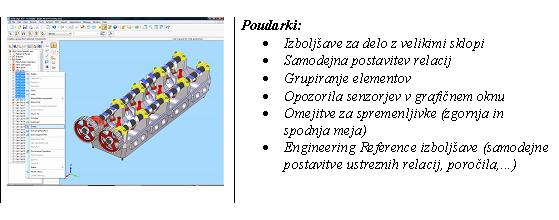

Že tako vrhunsko obvladovanje velikih sklopov se je z novo verzijo še izboljšalo. Tako lahko sedaj uporabnik sam nastavi, da dalj časa neuporabljeni elementi preidejo v "unload" stanje. S tem se zmanjša poraba spomina in poveča hitrost delovanja. Uporabnikom tako ni več potrebno ročno nastavljat elementov, ki naj bodo naloženi v spomin in tistih, ki naj ne bodo naloženi.
Poleg porabe spomina je najpomembnejša novost za delo s sklopi samodejno postavljanje relacij. Pri "top-down" modeliranju je značilno, da programi ustvarijo t.i. "ground" relacijo. S tem ima element določeno točno pozicijo v prostoru, nima pa ustvarjenih relacij na okoliške elemente. Prav tako se ustvarjajo te relacije pri uvažanju sklopov, zapisanih v nevtralnih formatih (iges, step,...). Z novo verzijo uporabnik lahko določi, da se namesto "ground" relacije ustvarijo ustrezne relacije med elementi (mate, align,...).

Tehnična dokumentacija

V modulu za tehnično dokumentacijo je tudi v Verziji 20 množica izboljšav, ki omogočajo bolj natančno opisovanje modelov (prekinjanje kotirnih črt, kjer se kote sekajo, postavitev kot glede na mrežo, dodatni simboli, dodatni tipi šrafur,...). Ponovno so narejene izboljšave za še hitrejše delo. Tako lahko uporabnik pri odpiranju risbe izbere opcijo "Review Mode". S tem se risbe velikih sklopov hitreje odprejo, lahko jih pregledamo in takoj natisemo.
Ko na risbi prikazujemo družino nekega elementa ali sklopa (family of parts ali FOP), lahko sedaj prikažemo samo osnovni element ali sklop. Celotno tabelo z vsemi kotami, ki se lahko spreminjajo pa program ustvari samodejno, brez uporabe dodatnih programov (Excel,...).

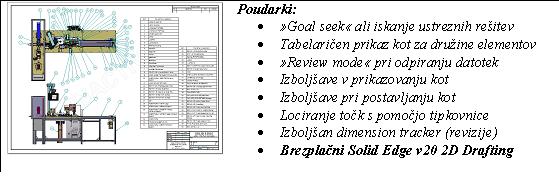

Povsem nov pa je ukaz za preračun 2D geometrije, "goal seek". Le-ta omogoča spreminjanje dimenzij v določenih mejah glede na ostale dimenzije. Tako lahko hitro ugotovimo, kaj bo povzročila sprememba ene dimenzije v celotni konstrukciji.

Več informacij: na info@its-plm.si in na www.solidedge.com.
