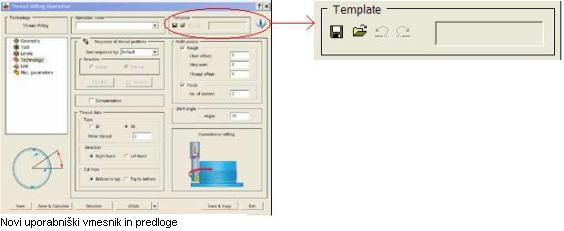

SolidCAM2008 R12 bo z več kot 100 novimi izboljšavami najmočnejši CAM sistem popolnoma integriran v razširjeni CAD sistem SolidWorks 2008. Enotni uporabniški vmesnik ter popolna povezanost NC obdelovalnih poti s CAD modelom zagotavlja hitro učenje ter enostavno pot od 3D modela do obdelanega kosa. Nova verzija bo uporabniku prijaznejša, odlikovala jo bo močnejša povezanost s SolidWorksom, nove možnosti avtomatizacije ter dodatne CAM funkcije.Večja prijaznost sistema do uporabnika bo dosežena z novim uporabniškim vmesnikom, ki bo v različici R12 najprej vključen v vse operacije rezkanja, v naslednjih verzijah pa še v ostale module.
K enostavnejši in hitrejši pripravi obdelovalnih operacij bodo pripomogle obdelovalne predloge nastavljene po meri uporabnika. Že pripravljeno operacijo bomo lahko enostavno shranili kot predlogo. Operacijam bomo lahko nastavili privzete predloge.
|
Z novo verzijo bo omogočena uporaba 3D connexion SpaceNavigation upravljalnika (3D miška) tudi pri simulaciji obdelav. Nova verzija bo prav tako omogočala povezavo z zunanjimi programi kot na primer zunanjimi orodnimi sistemi proizvajalca TDM Systems in Vardex. |
 |
2.5D rezkanje in AFRM

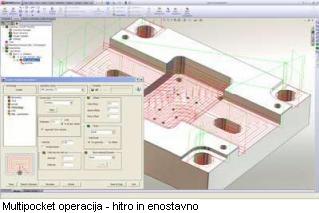

SolidCAM-ov sistem samodejnega razpoznavanja geometrije in avtomatske priprave obdelovalnih postopkov (AFRM) za izvrtine bo nadgrajen s sposobnostjo avtomatske priprave 2.5D žepov. Podprta bo samodejna priprava vecnivojskih žepov, obdelava odprtih žepov ter obdelava skoznih žepov.
Modul 2.5D rezkanja bo dobil nove operacije 3D-profil, T-slot in Face milling. 3D profil je operacija rezkanja, ki je v tlorisu podana z 2D geometrijo, medtem ko globino dolocajo 3D površine v vznožju. T-slot je operacija namenjena rezkanju utorov s T-orodji. Za obdelavo ravnin bomo odslej uporabljali loceno 2.5D operacijo Face milling. Operacija rezkanja žepov bo podpirala tudi odprte žepe. SolidCAM2008 R12 bo vseboval novo orodno tabelo za rezkanje. Podprte bodo nove oblike rezilnih orodij.
|
HSM rezkanje
Mocan in med orodjarji dobro uveljavljen HSM modul je vecino novih posodobitev dobil že z verzijo R11.2. V verziji R12 bo dobil še možnost podajanja vhodne geometrije v obliki predhodno pripravljenih STL datotek. Podrocje rezkanja bo v R12 možno dolociti tudi z izbiro ploskev modela.
5-osno rezkanje
12 novih namenskih operacij bo sedaj na razpolago pri simultanih 5-osnih obdelavah. Glede na specificne naloge bomo lahko izbirali namenske obdelave kot so Swarf, Impeller Blade, Impeller |
 |
|
|
Floor, Impeller Roughing, Convert 3-axes toolpath to 5-axis, Port, Projection, Cavity with tilt curve, Cavity Without tilt curve, Electrode, Turbine Blade...
Struženje in kombinirane obdelave
Na razpolago bodo nove možnosti dolocanja vhodno izhodnih procedur. Uporabnik bo imel vec kontrole nad gibanjem orodja med posameznimi operacijami. Posebne predloge bodo omogocale hitro pripravo struženja (definicija vpetja, surovca, geometrije izdelka ter koordinatnega sistema). Poleg obstojecih možnosti kombiniranih stružno rezkalnih obdelav na petosnih stružnicah (XYZCB) bo SolidCAMR12 podpiral tudi obdelave na 5-osnih centrih, ki imajo še možnosti struženja (rezkanje in struženje brez ponovnega vpenjanja). |
|
Simulacija
Pomembne posodobitve najdemo tudi pri simulaciji. Solid Verify simulacija za 3D rezkanje, HSM rezkanje in 5-osno rezkanje bo v verziji R12 kar nekajkrat hitrejša. Strojno simulacijo bo možno uporabiti tudi pri stuženju, stružno-rezkalnih in rezkalno-stružnih obdelavah. Znotraj strojne simulacije bo možno vključiti tudi Solid Verify prikaz.
|
 |
