SolidWorks 2013 - NOVO

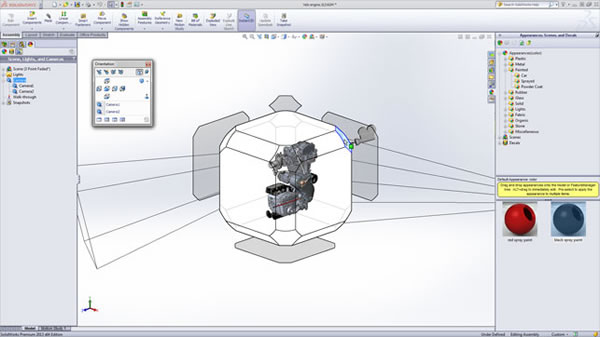

Dober primer je novo orodje View Manipulator. Ob pritisku na preslednico (tipka space) se nam sedaj odpre mrežni pogled virtualne kocke na kateri lahko izbiramo standardne poglede, obenem pa nam prikaže še vse kamere, katere smo si prilagodili v sceni. S tem to orodje zagotavlja še boljšo preglednost in orientacijo.

Ob številnih posodobitvah uporabniškega vmesnika, ima ta verzija izboljšana še orodja za konfiguracije, kar so vedno bila ena izmed glavnih prednosti programa SolidWorks. Orodja za konfiguracije omogočajo parametrično gnane variante družin podobnih si kosov ali sestavov v eni datoteki. To nam prihrani prostor na disku in obenem zagotavlja še boljšo prilagajanje. Od sedaj bo sistem shranil geometrijo za vsako konfiguracijo, brez potrebe po osveževanju.

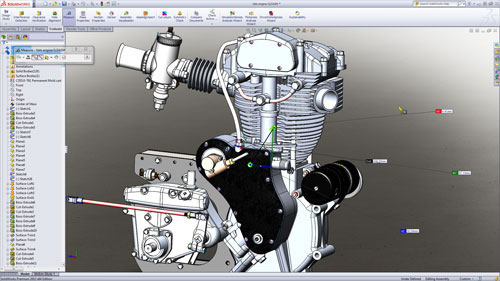

Zelo uporabna je tudi novost, katera prikaže točke težišč v sestavih. Točke so vidne tudi v konstrukcijskem drevesu ter jih lahko uporabimo za merjenje in izvajanje parametrov, da lahko dosežemo boljše fizikalne lastnosti.



Orodja za modeliranje

Nova verzija SolidWorks 2013 omogoča še lažje in hitrejše modeliranje in s tem še krajše delovne procese. Dober primer je nova funkcija za izdelavo variabilnih vzorcev. Ste kdaj poizkusili narediti vzorec nekega gradnika, pri katerem pa je nekaj izmed vzorčenih gradnikov potrebovalo spremenjeno geometrijo? Po dosedanjem postopku bi bilo potrebno narediti vzorec, izpustiti nekaj izmed vzorčenih gradnikov ter nato na novo generirati skice za izdelavo vzorcev drugačnih dimenzij.

Novo orodje omogoča spreminjanje dimenzij in lokacij vzorčenih gradnikov. Začnemo z že poznano razporeditvijo vzorca, nato pa lahko vsakemu izmed vzorčenih gradnikov spreminjamo višino, širino, globino in razmik, lahko pa določene gradnike tudi izpustite. Na voljo je tudi ukaz za obnovitev sprememb.

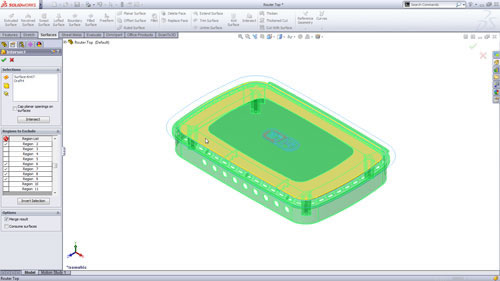

Novo orodje je prav tako Intersect. Prej je bilo za enak ukaz potrebnih več operacij, sedaj vse lahko naredimo v eni. Koncept ukaza Intersect je uporaba kompleksnih površin, objektov in ravnin in jih uporabiti kot orodje za razrez, čigar želen rezultat je specifična oblika telesa. Sedaj označimo vso geometrijo, katero želimo uporabiti za razrez ter določimo območja, katera želimo odstraniti. In že smo končali.

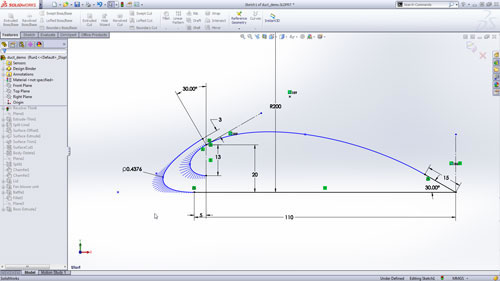

Konične krivulje

Za uporabnike, ki ustvarjajo kompleksno geometrijo so sedaj na voljo konične krivulje. Konične krivulje kot skicirno orodje omogočajo izdelavo eliptičnih, paraboličnih in hiperboličnih krivulj z določitvijo končnih točk in Rho vrednosti, brez uporabe prostih krivulj in enačb.



Modeliranje sestavov

Delo s sestavi je ključni del vsakega konstrukterja. Medtem ko nekaj uporabnikov dela z majhnimi sestavi, veliko uporabnikov izdeluje mnogo bolj kompleksne strukture izdelkov in produktov in uporablja vse zmožnosti in prednosti SolidWorks orodij za konstruiranje strojev in naprav. SmartMate že vrsto let omogoča uporabnikom hitrejše delo pri določanju omejitev spajanja posameznih komponent.

Pri vseh CAD sistemih smo do sedaj pogrešali hkratno vstavljanje več komponent v sestav. V verziji SolidWorks 2013 je sedaj omogočeno vstavljanje več komponent, katere pri izbiri označujemo ob uporabi Ctrl tipke. Kose nato vstavljamo na enak način kot smo vajeni od prejšnjih verzij. Izboljšano je tudi samo vstavljanje kosov v sestav, saj bodo po novem vstavljeni kosi vedno blizu obstoječemu kosu v sestavu.

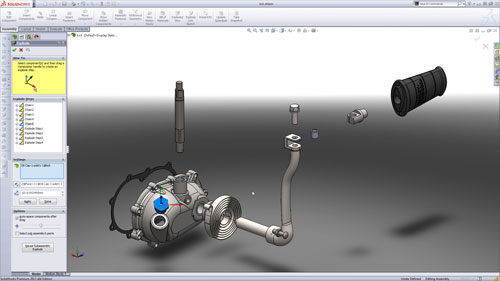

Več eksplozijskih pogledov

Nova verzija omogoča tudi več eksplozijskih pogledov enega sestava. To je najbolj uporabno pri izdelavi delavniške in sestavne dokumentacije.



Povezovanje s predhodnimi verzijami

Ta novost je bila na seznamu najbolj zaželenih možnosti. Mnogo uporabnikov deli iste SolidWorks datoteke, znotraj podjetja, naročniki ali dobavitelji. Vsa podjetja pa ne posodabljajo verzij ob enakem času, zaradi politike podjetja, IT potreb ali čakanja na ključne posodobitve. Zato so imela podjetja do sedaj nameščena več verzij SolidWorksa, kar pa je lahko povzročalo organizacijske težave. Zato je od verzije 2013 dalje možno odpirati tudi dokumente novejših verzij v okoljih starejših verzij. Tako lahko z verzijo SolidWorks 2012 SP5 odpiramo dokumente verzije SolidWorks 2013. Dokumenti se odprejo v stanju samo za branje, kar nam omogoča merjenje, izračun mase modelov, pregledovanje materialov, kosovnic in ustvarjanje delavniške dokumentacije.

Dokumentacija

Nobena CAD posodobitev ni popolna, če niso posodobljena tudi orodja za pripravo delavniške dokumentacije. To velja tudi za SolidWorks 2013.

Izboljšana so za ustvarjanje prereznih pogledov, saj je izdelava sedaj še lažja in hitrejša. Vklopite funkcijo, izberete pogled, izberete tip prereza in ga aplicirate direktno na pogled. Vse kar ostane je, da umestite prerezni pogled na list.

Druga izboljšava je dejstvo, da je sedaj generiranje pogledov v delavniški dokumentaciji podprto z uporabo več jeder na vašem računalniku. S tem bo zahtevnim uporabnikom omogočeno lažje in hitrejše delo z risbami, saj je hitrejše tudi posodabljanje risb ob spremembah na modelu.



PhotoView 360

PhotoView 360 vmesnik je sedaj v celoti zamenjal starejša orodja za vizualizacijo. Omogoča uporabo v modelirnem oknu ali pa uporabo v ločenem oknu. Sedaj ima na voljo še večji nabor HDR slik za še bolj realistično osvetlitev in v povezavi z obstoječimi kamerami, lučmi in apliciranjem materialov omogoča realistične vizualizacije.

Dodani pa sta še dve ključni novosti, sedaj lahko uporabniki preko spleta dostopajo do Luxology razširjene knjižnice materialov, katerih večina je brezplačnih. Druga novost je renderiranje preko mreže računalnikov, kar omogoča izkoriščanje neuporabljenih procesorjev drugih računalnikov in s tem krajše čase za vizualizacije in animacije.

Novi dodatki za SolidWorks 2013

Poleg vseh novih orodij v SolidWorksu 2013 in dveh novih dodatkov za analizo brizganja plastike in izdelavo električnih sistemov so na voljo tudi izboljšave za modula SolidWorks Sustainability LifeCycle Assessment in SolidWorks Costing. Sedaj lahko še lažje in hitreje načrtujete okolju prijazne izdelke ter hkrati upoštevate tudi vpliv oblike izdelka na končno ceno.

SolidWorks Costing sedaj omogoča podporo za večobjektne kose in predvidi stroške izdelave kosov s postopki struženja, rezkanja in vrtanja.

SolidWorks Electrical povezuje obstoječa SolidWorks orodja z ElecPro sistemom za polni razvoj električnih in kontrolnih sistemov v odvisnosti od oblikovnih omejitev. Eno in več linijske sheme še lažje konstruiramo s še boljšo integracijo med 3D modelom v programu SolidWorks in 3D shemami, razvitih s strani elektro inženirjev.

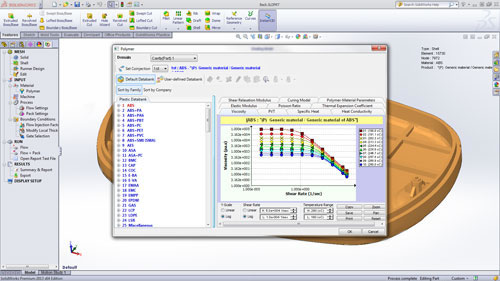

SolidWorks Plastics je drugi nov dodatek. Dolgoletni uporabniki se morda še spomnijo orodja MoldFlow Xpress, kateri je na preprost način omogočal simuliranje brizganja plastike. Sedaj je na voljo boljše, natančnejše in zmogljivejše orodje, SolidWorks Plastics. Omogoča analizo brizganja z določanjem strojev, posamičnih parametrov brizganja, izdelavo hladilnih kanalov, izbiro materialov iz obsežne knjižnice ali pa dodajanje lastnega materiala.


Za zaključek

SolidWorks 2013 je najbolj stabilna verzija z mnogimi uporabnimi in funkcionalnimi izboljšavami. Procesi dela v verziji SolidWorks 2013 so poenostavljeni in še bolj inteligentni. Dokaz za to je na primer orodje Intersect, saj naredi - prej serijo kompleksnih operacij - enostavno in bolj učinkovito.

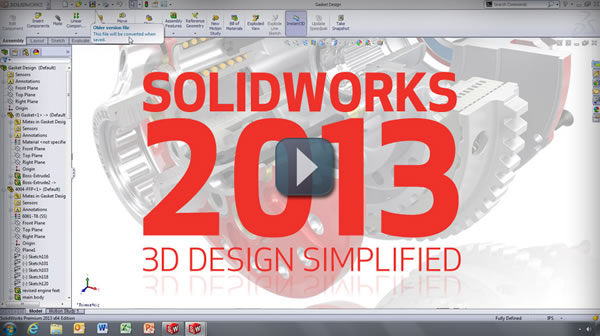

Video prikaz novosti v SolidWorks 2013
