Testirani in UL-certificirani kabli za plastične energijske verige

Ko je podjetje igus® leta 1971 lansiralo svojo prvo plastično energijsko verigo, so bili številni kupci navdušeni nad novim konceptom prenosa energije in signalov. Če so v igusu® lahko zagotovili nemoteno delovanje e-verig, pa se je zataknilo pri kablih, ki so bili takrat na voljo na tržišču. Pojavljale so se okvare, kot so: poškodovani plašči, pretrgana jedra kablov in zvijanje, poleg tega pa kabli enostavno niso mogli dovolj dolgo zdržati premikov, ki so jih omogočale e-verige. igusovi® razvojniki so se takoj soočili z novim izzivom: narediti trpežne kable za energijske verige.

Ugotavljanje potreb in želenih lastnosti kablov, razvijanje, eksperimentiranja in intenzivna testiranja ter tesno sodelovanje s kupci so leta 1988 prinesla prvi kabel chainflex® CF1. Do danes pa je igusov® sortiment kablov zrasel na 1.354 vrst kablov, razvitih posebej za uporabo v e-verigah. Pri igusu® tako danes lahko izbirate med osmimi različnimi izvedbami visoko fleksibilnih kablov iz zaloge. Kar pomeni, da vam pri HENNLICH-u kot uradnem zastopniku za igus v Sloveniji praktično vsako premikajočo se aplikacijo z e-verigo opremimo z optimalnim kablom.

Z vidika proizvodnih procesov so sicer kabli klasificirani kot deli kategorije C, ki igrajo manjšo vlogo. Vendar, če ti kabli ne delujejo in npr. ne odprejo vrat vlaka ali ne zaženejo motorja v velikem pristaniškem žerjavu, stopi v ospredje njihova vloga. Zato je tudi pomembno, da uporabnik lahko izbere prave kable za svojo aplikacijo in s tem za pričakovane obremenitve. Prav te predvidene lastnosti posameznih kablov v igusu® lahko določijo na podlagi številnih standardnih in dodatnih testiranj (slika 1).

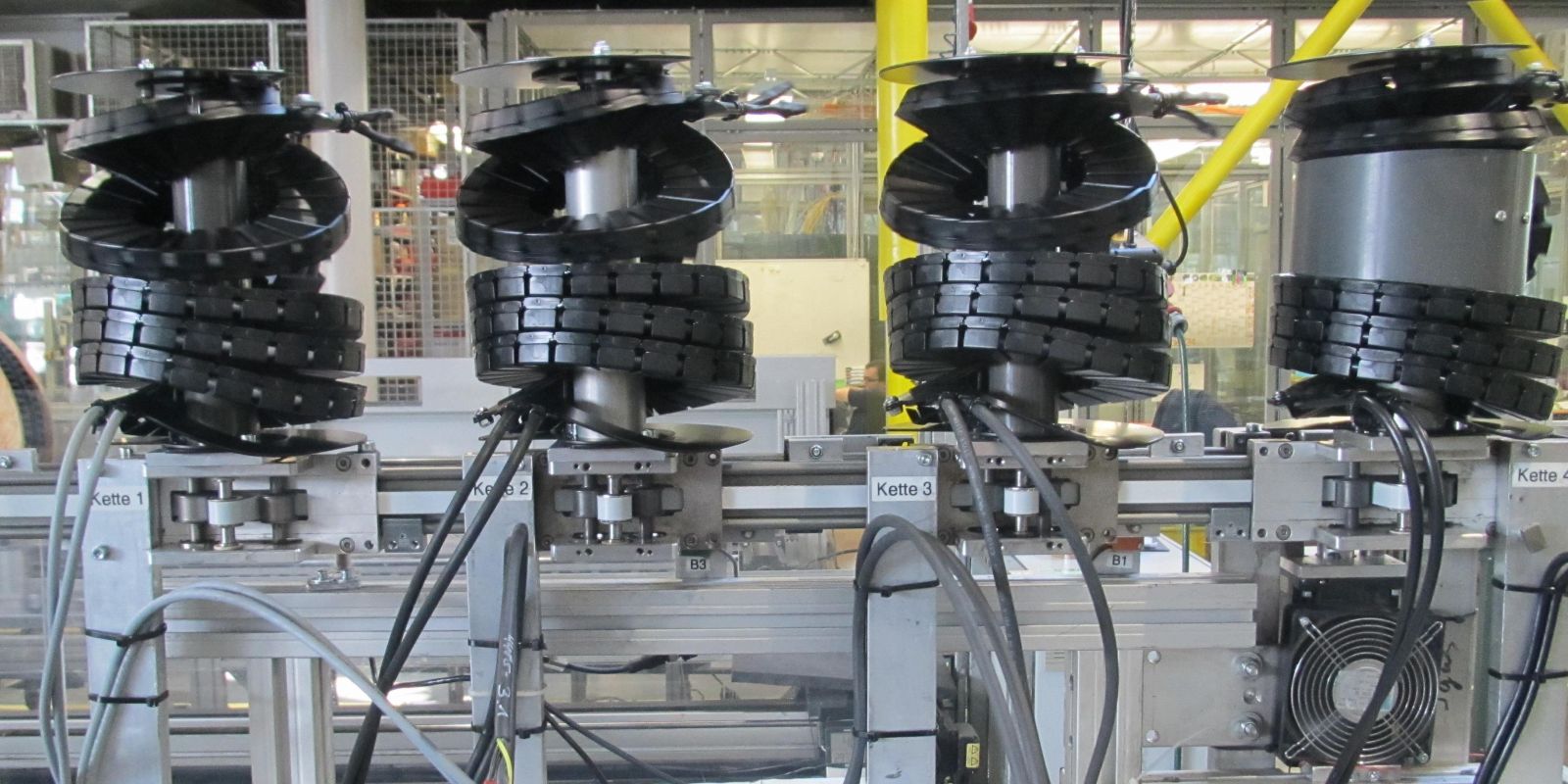

Slika 1: Energijske verige twisterband® s kabli chainflex® na preizkusu v igusovem® testnem laboratoriju

Standardna in dodatna testiranja kablov chainflex®

Med izdelavo se kabli preskušajo s standardnim testom, s katerim v igusu® preverijo električne lastnosti kabla in ugotovijo, ali kabli lahko prenesejo mehanske obremenitve. Standard za takšna preverjanja razlikuje med trajno nameščenimi kabli in fleksibilno položenimi kabli. Pri igusu® se osredotočajo na slednje, saj so v energijskih verigah kabli teoretično fleksibilno položeni.

Če pa pogledamo standardni test za fleksibilno položene kable, hitro ugotovimo, da nima veliko skupnih točk z uporabo kablov v energijski verigi.

»Test upogiba«, ki standardizira izmenično upogibno odpornost kabla, nima nič opraviti z realno uporabo kabla v e-verigi, kajti testirani kabel je pri tem testu samo speljan po valjih pod standardiziranimi pogoji. Kabel prestane preizkus, če zdrži določeno število hodov oz. premikov po valjih z določenim polmerom upogiba. To pa za dejansko testiranje kablov v igusovih® e-verigah enostavno ni dovolj, še posebej, če so uporabljene v zahtevnejših aplikacijah, kot npr. v obdelovalnih strojih, kjer nastopajo natezne in strižne sile ter zaradi upogibnega radija ponavljajoče se obremenitve na isti točki.

Zato so se v igusu® odločili, da poleg standardnega testiranja kable chainflex® za uporabo v e-verigah testirajo tudi v realnih pogojih. Verigo za ustrezen premik (drsni oz. dolgi hod ali kratki nepodprti hod idr.) vgradijo v svoj laboratorij za testiranje kablov in jih preskušajo pri gibanju (slika 1). Med premikanjem merijo parametre električnega kabla, ki pokažejo vrste in način obrabe. Pri testih si prizadevajo ohranjati konstantno raven kakovosti testiranja, tako da vam kot kupcu lahko dajo konkretno izjavo o vzdržljivosti kablov v energijski verigi (slika 2).

Slika 2: igusova® garancija za kable chainflex® in e-verige

Izjava o vzdržljivosti oz. kabli chainflex® pa so zdaj na novo certificirani s certifikatom UL Verified (certificirano pri laboratoriju Underwriters Laboratories).

Certifikat UL Verified za kable chainflex®

UL ali Underwriters Laboratories je neodvisno znanstveno in tehnološko podjetje. Vzpostavlja in vzdržuje industrijske varnostne standarde za mehanske, električne in kemične izdelke. Od leta 1894 varnostni standardi UL vključujejo priporočila za načrtovanje in zahteve za testiranje/konstrukcijo za različne izdelke in tudi električne zahteve za kable. UL je tudi svetovno priznan testni laboratorij in ena najbolje sprejetih certifikacijskih oznak. V ZDA se znamka pojavlja kar na 22 milijardah izdelkov letno.

Laboratorij UL izvaja redna testiranja izdelkov v skladu z veljavnimi standardi. Po testiranju sledijo nadaljnje revizije za spremljanje skladnosti in doslednosti izdelkov. Laboratorij UL daje neodvisno, objektivno in znanstveno utemeljeno oceno. Nato proizvajalcu podelijo logotip UL Verified s številko (glej spodaj). Ta logotip lahko podjetje uporabi kot podporo svojim trženjskim trditvam. Potrošniki pa na ta način lahko preverijo točnost trženjskih in promocijskih trditev za izdelek, proces, sistem ali objekt oziroma enostavno prepoznajo varne in zaupanja vredne izdelke.

V začetku leta 2020 je laboratorij UL v več revizijah pregledal igusovo® izjavo o 36-mesečni garanciji za kable chainflex®. Preverjanje je zajelo električno in mehansko delovanje kablov ter postopek za izračun njihove življenjske dobe. Ta postopek zajema analizo podatkov iz testov, ki so povzeti v igusovem® spletnem kalkulatorju življenjske dobe. Kalkulator življenjske dobe na podlagi vnesenih zahtev in testnih podatkov preračuna, kako dolgo naj bi izbrani kabel zdržal v določeni aplikaciji.

Po uspešno opravljeni presoji je podjetje igus® prejelo lasten logotip UL Verified in individualno preskusno oznako UL s številko B129699 (slika 3). Oznaka uporabniku kablov chainflex® omogoča, da na spletu poišče več informacij o specifični obljubi izdelka chainflex®, ki jo je preveril laboratorij UL. Tako se lahko enostavno in brez tveganja odloči za kable chainflex® podjetja igus® GmbH.

Seveda sam izdelek še ni vse. Če uporabnik potrebuje strokovni nasvet pri izbiri ali ima težave z montažo, mu pri tem pri HENNLICH-u z veseljem pomagajo.

Vir: gradivo podjetja igus®
