ThinkDesign serije 2006 - Naslednja stopnja kreativnosti

Z novo verzijo bodo uporabniki izkoriščali prednosti naslednjih značilnosti:

• GSM Planar. Oblikovalci lahko neposredno vplivajo in spreminjajo obliko objekta ne glede na to kakšen cilj ima izdelek. Ta funkcija nam z visoko natančnostjo in pravilnim dostopom zagotavlja kakovost na katero se lahko zanesemo. Način izdelovanja modela je podoben oblikovanju modela iz gline.
• Dynamic Morphing. S to funkcijo lahko vizualno prikažemo variante izdelka; kako se le te spreminjajo s pomočjo funkcije GSM in jih nato kontrolirano vstavimo in izberemo tisto, ki nam ustreza.

• Associative Blending Curves and Shape. V novi verziji so krivulje in površine lahko tudi asociativne (se spreminjajo z elementom na katerega je vezan), kar nam omogoča zelo natančno izboljševanje površin in krivulj.
• Associative Global Sweep. DesignXpressions ima zelo značilen način izdelovanja teles in 2D ali 3D krivulj, katere lahko vsebujejo tudi ostre robove. Od te verzije naprej so lahko te površine tudi Asociativne. Uporabnik lahko spreminja obliko telesa z spreminjanjem glavnih oz. stranskih krivulj (robov).

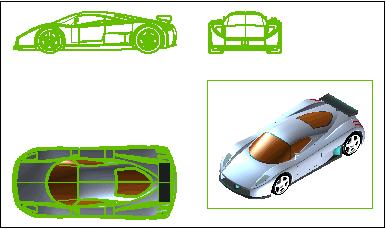

• Automotive Grid. Večnamensko orodje, ki je namenjeno predvsem konstruktorjem velikih objektov – avtomobilov, vlakov, letal, čolnov, ki temelji predvsem na 2D.

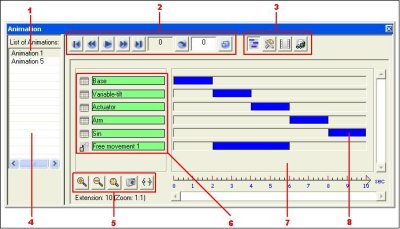

• Animation Marker. Omogoča nam izdelovanje animacij naših modelov. Z uporabo animacij lahko uporabniki preverijo, kje prihaja do trkov med sestavnimi deli, lahko se izognemo napakam oblikovanja ter s tem posredno izboljšamo kvaliteto in dosežemo boljši rezultat. Lahko izdelujemo tudi AVI datoteke, ki jih lahko kasneje uporabimo kot predstavitev.

• 2D senčeni pogledi. Z novo verzijo lahko v 2D risbo vnesemo senčene poglede in s tem lahko dosežemo visokokakovostno senčeno sliko modela.

• PARTsolution integracija. Standardni deli so sedaj veliko bolj dostopni v knjižnici elementov, ki je integrirana v thinkDesign. Izbiramo lahko dele za 2D ali 3D okolje.
• CATIA integration. Inženirji lahko sedaj brez ovir dostopajo do thinkPLM ukazov iz CATIE in avtomatsko razširijo in obdržijo tehnične podatke o izdelku, vključno z CAD datotekami. Omenjena integracija podpira veliko CAD strategij.
• Assembly Navigator. Omogoča nam lažjo uporabo podatkov za veliko število komponent v sestavu narejenih v CATIA, Inventor in SolidWorks. Uporabniki lahko uporabijo prednost thinkPLM, kjer pridobimo podatke o komponenti, podatke o dokumentaciji, predogled,...

Ostale novosti, izboljšave:
Poleg navedenih novosti so izboljšane tudi naslednje funkcije:

• Asociativnost med naslednjimi ukazi površin: Blending Shapes, Global Sweep, Advanced Pipe, Boudned Plane Surface, Spined Surface in Lofted Surface, ter ukazu za krivulje Connect curve.
• Izboljšan je ukaz Advanced Pipe saj lahko po novem cev raztegujemo tangencialno ter po parametru.
• Dodana je nova funkcija za določevanje koordinat v prostoru.
• Izboljšan je ukaz Smart Dimension, saj po novem lahko izmerimo tudi dolžino kroga (Arc Lenght).
• Izboljšan je ukaz Drawing Section, kjer obstoječi prerez lahko popravimo, ne da bi ga bilo potrebno še enkrat definirati.
• Izboljšana sta ukaza Pattern/Mirror, saj že obstoječe elemente narejene z ukazoma Pattern/Mirror lahko uporabimo večkrat za drugačne namene.
• Izboljšan je ukaz Global Modeling.
• Veliko je novosti v sistemskih nastavitvah: World axis view (prikaz osnovnega koordinatna sistema), popolnoma prenovljen ukaz Set Target, ki nam omogoča natančnejšo rotacijo modela,...
• Izboljšani so ukazi za Sheet Metal: Flange, kjer lahko njen profil definira sam uporabnik, dopolnjen je meni za poravnavo (Bend Line).
• Prenovljen je tudi Material Manager, ki ga uporabimo za prikaz realističnih materialov.

Verzija 2006 predstavlja novo generacijo novosti za izdelavo boljših načinov načrtovanja izdelkov, usmerjeno predvsem v smislu od načrtovanja do izdelave, ter skupno povezovanje različnih podatkov in ljudi po vsem svetu.

Več informacij : info@3way-sp.si , www.3way-sp.si
