Vakuumska tehnologija SCHMALZ

SCHMALZ - strokovnjak za vakuumsko tehnologijo

Schmalz stremi k stalnemu razvoju in izboljševanju lastnih rešitev na področju manipulacije najrazličnejših izdelkov in komponent. Ena izmed inovacij Schmalz-a je iglično prijemalo SNG-BV za manipulacijo CFRP (carbon fiber reinforced polymers) komponent ter matrično prijemalo

1. Iglično prijemalo SNG-BV

Tehnologija, ki združuje princip delovanja igličnih in Bernoullijevih prijemal

Schmalz stremi k stalnemu razvoju in izboljševanju lastnih rešitev na področju manipulacije najrazličnejših izdelkov in komponent. Ena izmed zadnjih inovacij Schmalz-a je iglično prijemalo SNG-BV za manipulacijo CFRP (carbon fiber reinforced polymers) komponent.

Avtomatizacija proizvodnega procesa je predpogoj za gospodarno proizvodnjo. Prav tako ima velik pomen zanesljivo ravnanje s poroznimi in krhkimi tekstilnimi izdelki in polizdelki. Najpogostejše zahteve na tem področju so nežno prijemanje brez poškodb ali vplivanja na smer vlaken, zanesljivo ločevanje in zlaganje v kratkih ciklih ter minimiziranje porabe energije.

Princip delovanja

Iglično prijemalo SNG-BV združuje princip delovanja igličnega in Bernoullijevega prijemala:

- osnovo predstavlja iglično prijemalo, ki je vodljivo preko dvojnega pnevmatskega cilindra

- deset sekajočih igel zagotovi varen oprijem med transportom tudi ne-togih obdelovancev

- nastavljivi hodi igel omogočajo individualno prilagajanje različnim oblikam obdelovancev

- pri separaciji obdelovancev se uporablja Bernoullijev princip, ki zagotavlja visok volumski pretok pri nizkem vakuumu

Prednosti

- Energetsko učinkovita manipulacija kompozitnih tekstilnih obdelovancev brez povešanja

- Zanesljiva separacija (ločevanje) z Bernoullijevim efektom

- Brez porabe komprimiranega zraka v procesu prijemanja obdelovancev z iglami

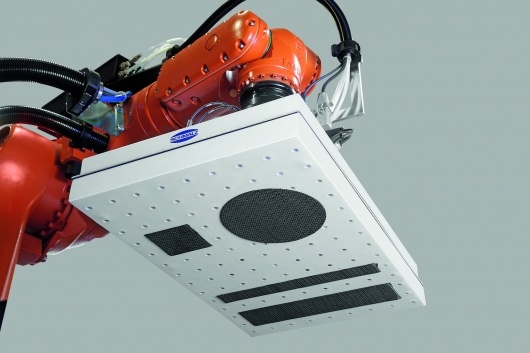

2. Matrično prijemalo

Za ravnanje s polno delovno površino pretežno fleksibilnih obdelovancev z nestabilnimi oblikami in spreminjajočimi se formati.

Katere inovacije bodo v prihodnosti določale proizvodne tehnologije? V SCHMALZ–u se s tem vprašanjem ukvarjajo zelo intenzivno. Njihovi razvojni inženirji raziskujejo rešitve jutrišnjega dne, saj bodo le z inovativnim pristopom lahko zadovoljili vedno večji kompleksnosti proizvodov in proizvodnih procesov. Materiali, kot so CFRP (carbon fiber reinforced polymers), suhi materiali, s spreminjajočimi se izrezi, povečujejo izziv za tehnologijo ravnanja. SCHMALZ razvija učinkovite rešitve oziroma prijemala, katera omogočajo ekonomično prijemanje tudi pri majhnih serijah. To leto je SCHMALZ predstavil matrično prijemalo, ki je namenjeno ravnanju s polno delovno površino pretežno fleksibilnih obdelovancev z nestabilnimi oblikami in spreminjajočimi se formati.

 Princip delovanja

- Celotna površina prijemanja z individualno nastavljivimi točkami za prijemanje in odlaganje obdelovancev;

- Princip prijemanja omogoča zelo natančno odlaganje in ustvarja prednosti v smislu ohranjanja ustrezne dimenzije in oblike;

- Selektivno krmiljenje posameznih sesalnih točk omogoča prijemalu fleksibilno prilagajanje na spremenjene izreze.

Prednosti

- Idealno za avtomatizirano odstranjevanje tankih in poroznih obdelovancev z rezalnih plošč v proizvodnji kompozitnih materialov, avtomobilski, tekstilno-usnjarski in vesoljski industriji;

- Poenostavljen vmesni koncept s standardiziranim I/O link vmesnikom za enostavno integracijo sistema prijemal in za individualno kontrolo vsake matrične vrednosti;

- Manj projektnega planiranja, povečana razpoložljivost sistema in poenostavljeno vzdrževanje zaradi konfiguracije s standardnimi komponentami.
