VERO-S: rešitev za natančno pozicioniranje iz podjetja MB-NAKLO





Efekt racionalizacije
Pozicioniranje in vpenjanje v eni operaciji. Modularni hitro izmenljivi paletni sistemi iz družine VERO-S proizvajalca SCHUNK segajo do samega bistva povečanja produktivnosti. Nastavne čase namreč zmanjšajo do 90 %. Nastavljanje obdelovancev poteka izven stroja, vzporedno s procesom obdelave. Mrtvi časi se tako neznansko zmanjšajo, kar predstavlja ključni dejavnik za ustvarjanje prihrankov v procesni verigi. Velike stroškovne prednosti je mogoče doseči zlasti pri majhnih serijah s široko paleto obdelovancev.

Ročno in avtomatsko vstavljanje - vse v enem
Vse v enem: standardna oprema vsakega modula vključuje priključek za zrak ter možnost za spremljanje/nadzor vpenjalnih drsnikov v vsakem VERO-S. Vsak modul se torej lahko uporablja za zagotavljanje stabilnosti procesa pri popolni avtomatizaciji. Možnost ročnega ali avtomatskega vstavljanja zagotavlja visoko prilagodljivost in občutno zmanjša investicijske stroške. Ker so priključki za zrak na voljo na dnu in ob strani, se lahko module uporablja fleksibilno - v vsaki poziciji vgradnje.

1. NSE plus
Standardni modularni hitro izmenljivi paletni sistem z več kot 500 možnimi kombinacijami.
Združuje dve temeljni funkciji: centriranje preko kratkega konusa in zaklepanje z dvema vpenjalnima drsnikoma. Vpenjalna drsnika se zapirata s pomočjo vzmeti in sta glede na vpenjalni čep samozaporna. Turbo funkcija uporablja stisnjen zrak in tako poveča moč v predelu z vzmetmi in na površini bata. To poveča vlečno silo do 300 %. Stisnjen zrak pri tlaku 6 bar zadostuje za odprtje vpenjalnih drsnikov. Ko se modul odzrači, vzmeti vpenjalne drsnike avtomatsko premaknejo in modul vpnejo.


2. NSE mini
Je najnižji pnevmatski hitro izmenljivi sistem na svetu (20 mm) in se uporablja za manjše stroje, enostavne obdelave in avtomatizirano montažo. S svojo majhnostjo vpenjalnih čepov se enostavno prilagodi različnim izdelkom. Odličen je za direktno vpenjanje obdelovancev, paletno vpenjanje in montažo. Omogoča kar največjo izkoriščenost prostora v malih obdelovalnih strojih in ga je mogoče hitro in enostavno vgraditi. Poseben patentiran pogonski koncept, ki pretvarja silo vzmeti v visoko potisno silo, predstavlja absolutni vrhunec. Vpenjanje s samo-zaklepanjem je varno in zanesljivo. Vpenjalni čep NSE mini s premerom 20 mm je za polovico manjši od vpenjalnega čepa NSE plus.


3. NSL turn
Povečuje produktivnost stružno-rezkalnih centrov. S patentiranim sistemom hoda in integrirano turbo funkcijo NSL doseže vlečne sile do 125 kN in prijemalne sile do 375 kN. Vpenjalna postaja zato zagotavlja izjemno togost in zanesljivost vpenjanja naprav in obdelovancev. Centrirni konus zagotavlja ponovljivost opleta manj kot 0,01 mm. Zaklepanje treh oziroma petih integriranih vpenjalnih modulov se opravi s pomočjo dveh vpenjalnih drsnikov. Gre za samo-zaklepanje, uporablja pa se prilegajoče vpenjanje. Med obdelavo je vpenjalna postaja brez tlaka. Trajno in varno vpenjanje zagotavljata dve integrirani vzmeti. Za odklepanje je potreben le pnevmatski zračni sistem 6-ih barov.


4. NSA plus
NSA plus je avtomatizirani paletni sistem - za avtomatizirano proizvodnjo. Modul zagotavlja največjo natančnost za avtomatizirano oskrbovanje stroja.  Zelo nizka vgradna višina zahteva zelo malo prostora v delovnem prostoru, izrazita robustnost modula pa zagotavlja zanesljiv prijem, tudi pri grobi obdelavi. Modul zagotavlja, da je ravna vpenjalna površina brez odrezkov, saj ima vgrajeno prisilno spihovanje.
Omogoča hitro pozicioniranje in visoko ponovljivost (natančnost) vpenjanja (< 0,005 mm). Sistem je možno opremiti s kontrolo vpetja.


5. NSR

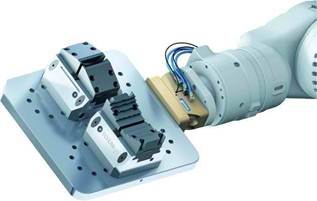

Predstavlja robotski modul za rokovanje s paletami. Majhna višina novega NSR omogoča nalaganje palete zelo blizu mize stroja. Kar omogoča nizko postavitev vpetja postaje in palet. NSR zato odlično izkoristiti obdelovalni prostor. Visoka potisna sila ustvarja izjemno tog sistem z odlično prijemalno silo za največji moment. Ravnanje s težkimi paletami (350 kg v velikosti 400 x 400 mm), postane varnejše in lažje. Vpenjalni drsniki v modulu se kontrolirajo z induktivno kontrolo bata. V kombinaciji s kontrolo prisotnosti palete to zagotavlja največjo zanesljivost procesa.


6. Modularni sistem za individualno uporabo

Visoko standardiziran - za maksimalno fleksibilnost

VERO-S preko enega ali več vpenjalnih čepov vpenja obdelovance, palete, module za stacionarno uporabo in vpenjalne stebre. Enotna velikost vpenjalnih čepov uporabniku zagotavlja maksimalno fleksibilnost, saj univerzalno ustrezajo vsem hitro vpenjalnim modulom (tako iz novega kot iz starega programa).
Največji prihranek je mogoče doseči v kombinaciji s produkti in sistemi iz celovitega in standardiziranega programa za stacionarno vpenjanje. SCHUNK namreč ponuja najširši in najfleksibilnejši spekter opreme za najrazličnejše vpenjalne naloge in obdelovance najrazličnejših geometrij. Vpne se lahko tako rekoč vse - do mikrona natančno in glede na individualno željo uporabnika.
