VIDEO TEDNA 09

Predstavljamo vam opis rešitve preklopnega umivalnika v toaletnem prostoru prikolice Astella proizvajalca Adria Mobil, kjer so uporabljene Igusove polimerne puše.

Oglejte si kratek predstavitveni video:

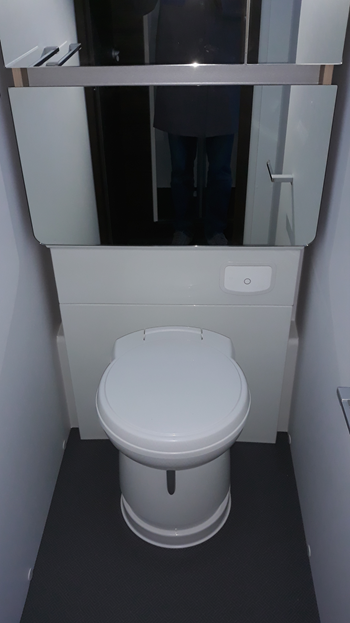

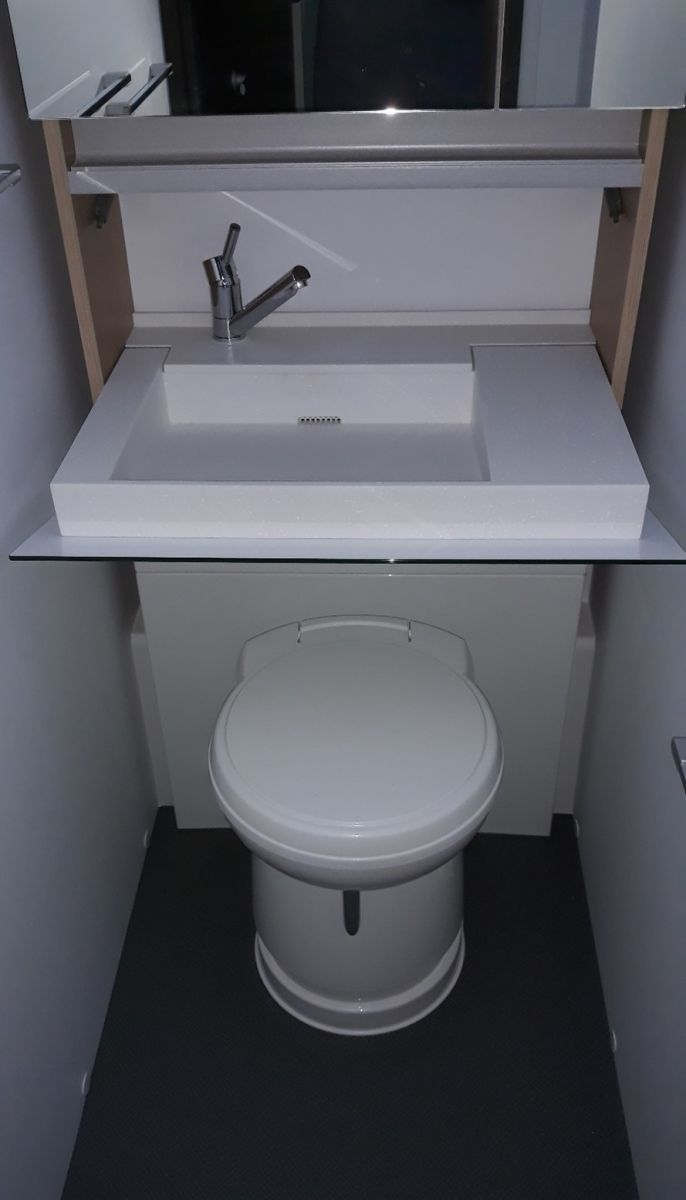

Rešitev preklopnega umivalnika vidite na spodnjih dveh slikah.

Preklopni umivalnik je izdelan iz kerrocka, njegova masa skupaj z ogledalom, pritrjenim na zunanjo stran, znaša 13 kg. Ker je prostor v toaletnem prostoru omejen, je umivalnik običajno zložen v zgornjem položaju nad kemičnim straniščem, po potrebi pa se spusti v spodnji, "delovni" položaj. V stranicah umivalnika so izvrtine, kamor sta nameščeni po dve ležajni puši MFM-1824-30, ki nosita umivalnik in služita kot vrtljiv ležaj, in po dve puši MFM-1014-34, ki služita kot omejilca giba oz. naslon umivalnika, ko je ta v spodnjem položaju. Sistem mora delovati varno in precizno, brez težav. Ležaja MFM-1824-30 sta nameščena v izvrtinah v lesenih stranicah omarice umivalnika, kot distančnika med umivalnikom in stranico pa sta uporabljena po dva drsna obroča GTM-2644-015 na vsaki strani. Puši sta pred izpadanjem iz umivalnika varovani s kovinsko ploščico.

Hkrati je prikolica Astella tudi dobitnica prestižnega priznanja Red Dot Design Award za leto 2020.

Stojan Drobnič, HENNLICH d.o.o., Kranj
