Vrtljivi modul CRM je del programa e-spool flex. Novi rotacijski modul CRM je lažji in kompaktnejši od klasičnih vodil. Omogoča kot vrtenja do 6480 ° in zahteva minimalen prostor za namestitev. Voditi je mogoče različne medije (napajalni kabli, signalni kabli, optični kabli, hidravlika, pnevmatika) kot tudi rebraste cevi.

Ta kompaktni modul ima največji kot vrtenja 6480 °, kar je 18 polnih obratov, za dolžine kablov do 4,5 m z največjo hitrostjo 180°/s in pospeševanjem 180°/s².

Ker ne uporablja drsnega obroča, je zelo enostaven za uporabo, bolj prilagodljiv, manj dovzeten za napake in odporen na škropljenje  vode. Vsako komponento CRM lahko zamenjate ločeno, vključno s kablom ali cevjo.

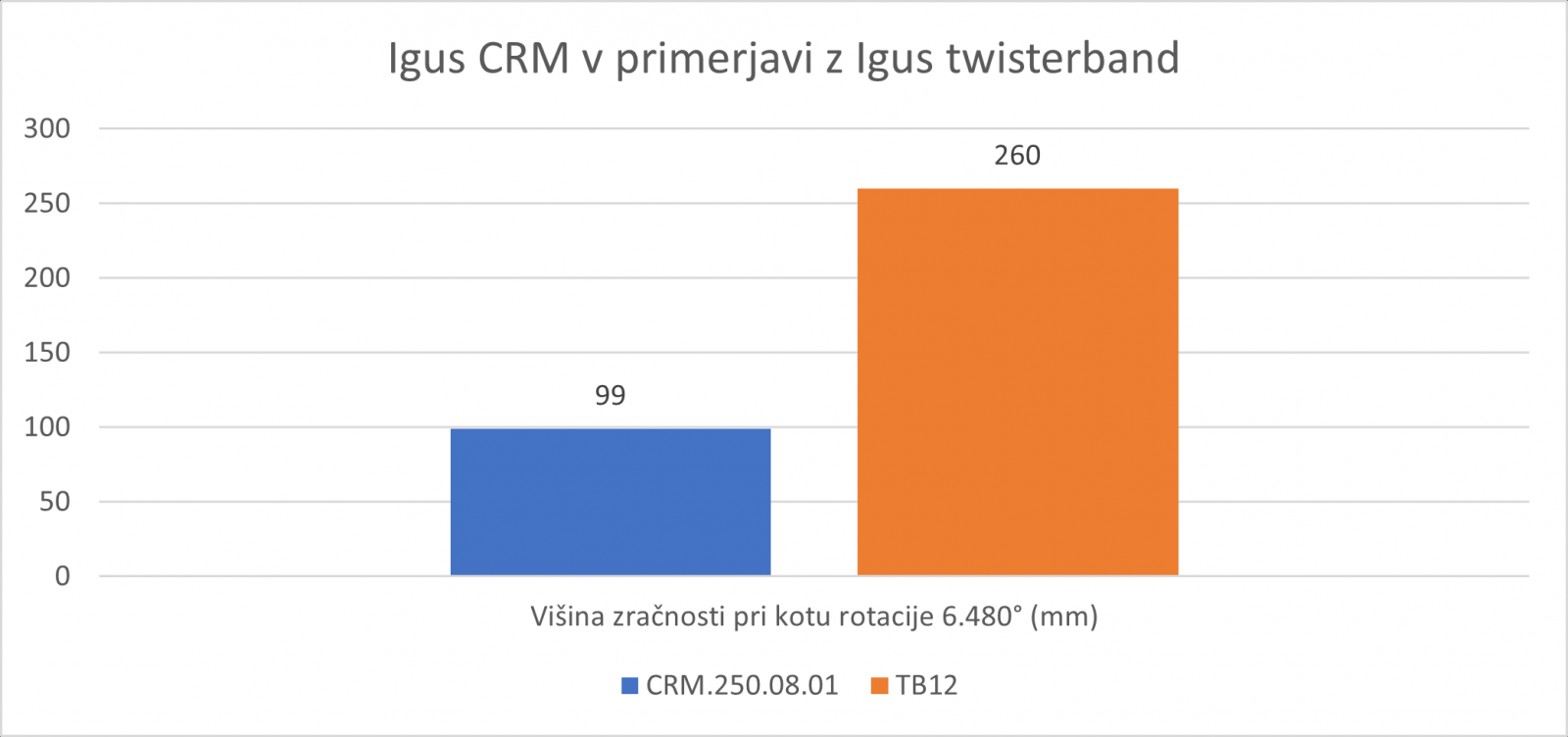

Rezultati so pokazali, da glede na enak kot vrtenja (6.480°) rotacijski modul CRM zahteva nižjo višino zračnosti kot twisterband TB12. Višina zračnosti rotacijskega modula CRM je približno 99 mm, medtem ko je za twisterband TB12 potrebno približno 260 mm.

Področja uporabe vključujejo manipulatorje, obdelovalne stroje, industrijske robote, medicinsko tehnologijo, teleskope in antene.

Oglejte si video, ki prikazuje CRM v akciji

Več o CRM modulu si lahko ogledate TU

Stojan Drobnič, HENNLICH d.o.o., Kranj
