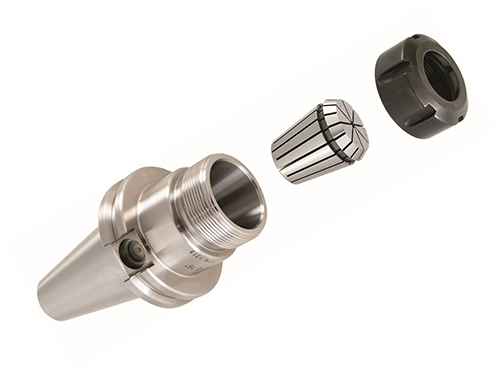

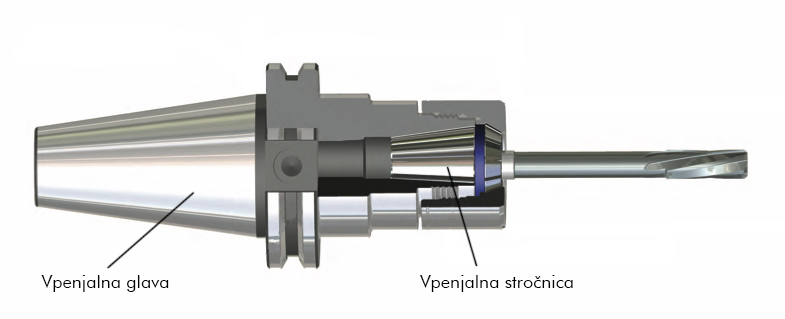

Kaj je ER vpenjalni sistem?

ER vpenjalni sistem je danes največkrat uporabljen sistem vpenjanja na industrijskih strojih.  Zagotavlja močno podporo avtomatiziranim strojem in spodbujajo tekočo obdelavo. ER stročnice blažijo udarce in se lahko uporabljajo v strojih z veliko nosilnostjo. Na voljo so v različnih premerih, ki olajšajo prilagajanje in izbiro glede na zahteve strojev. Primejo katero koli orodje s cilindrično gredjo.

ER vpenjalne stročnice imajo veliko silo zategovanja, širok obseg vpenjanja in odlično natančnost. Na splošno se uporabljajo pri CNC strojih in imajo pomembno vlogo pri obdelovalnih strojih. Lahko se uporabljajo za vrtanje, rezkanje, brušenje, graviranje in podobno.


Prednosti ER sistemov

• Širok premer vpenjanja -  za razliko od ostalih vpenjalnih orodij, ER stročnice zagotavljajo bolj prilagodljivo uporabo premera, vpenjalne glave pa zagotavljajo fiksni premer.
• Blaženje vibracij pri visoki hitrostih - ER stročnice so vsestranske in jih je mogoče uporabiti za visokohitrostno natančno opremo.

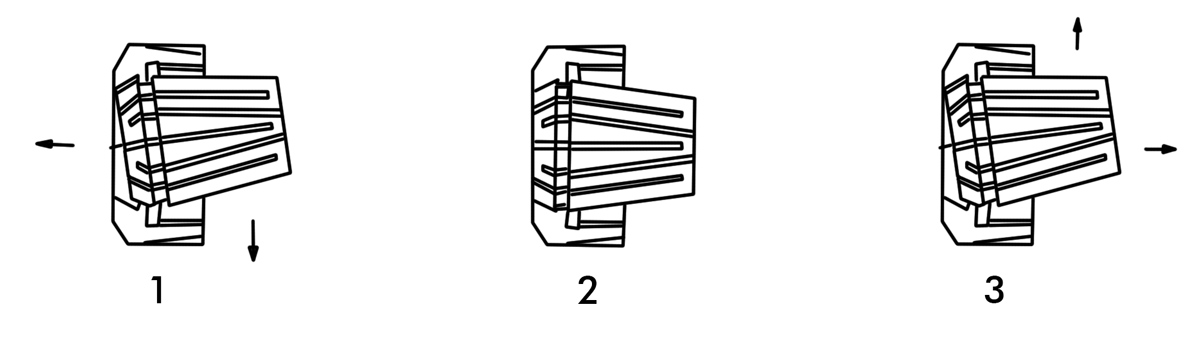

Navodila za uporabo ER stročnic in vpenjalnih matic

• 1 ER stročnico malo nagnite in potisnite v matico, mimo vpenjalnega obroča, dokler ni celoten zgornji del stročnice nad obročem.
• 2 Potisnite spodnji del stročnice, dokler popolnoma ne vstopi in se poravna z matico. Ko se stročnica premakne v pravilni položaj, boste zaslišali in začutili razločen klik, ki nakazuje, da je vrh stročnice varno pritrjen nad vpenjalnim obročem. Vstavite želeno orodje in zategnite matico (ne zategujte matice brez orodja, ker bo počila)
• 3 Pri menjavi orodja, odtegnite matico, kar bo naenkrat odstranilo stročnico in orodje.

Nasveti pri uporabi ER vpenjalnega sistema

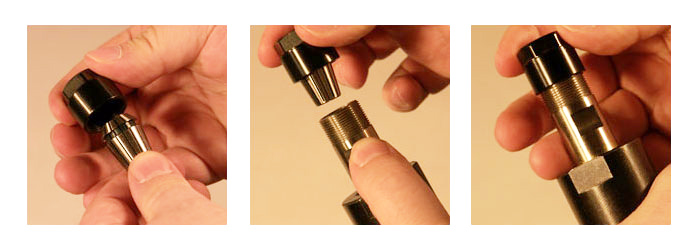

• Stročnico vpnite v vpenjalno matico PREDEN jo vstavite v vpenjalno glavo. Če vstavite stročnico v glavo in nato privijete matico, tvegate, da boste stročnico zdrobili in boste imeli težave pri odstranitvi le te.
• Ne odstranjujte matice popolnoma pri menjavi orodja. Razen če čistite stružnico, ni razloga za razstavljanje sklopa matice in stružnice. Če pustite matico na orodju, jo zaščitite pred prahom in smetmi, ter zmanjšate težave pri ponovnem navijanju matice.
• Sistem naj bo čist. Talni odpadki so največji sovražnik vašega vpenjalnega sistema. Ko se ostanki ujamejo med vpenjalno glavo in stročnico, lahko obe poškodujejo in se izgubi natančnost celotnega sistema.
• NE zategujte praznega sklopa stročnice. To lahko povzroči trajno poškodbo stročnice.
