četrta os za rezkar - obnova

[fogl]

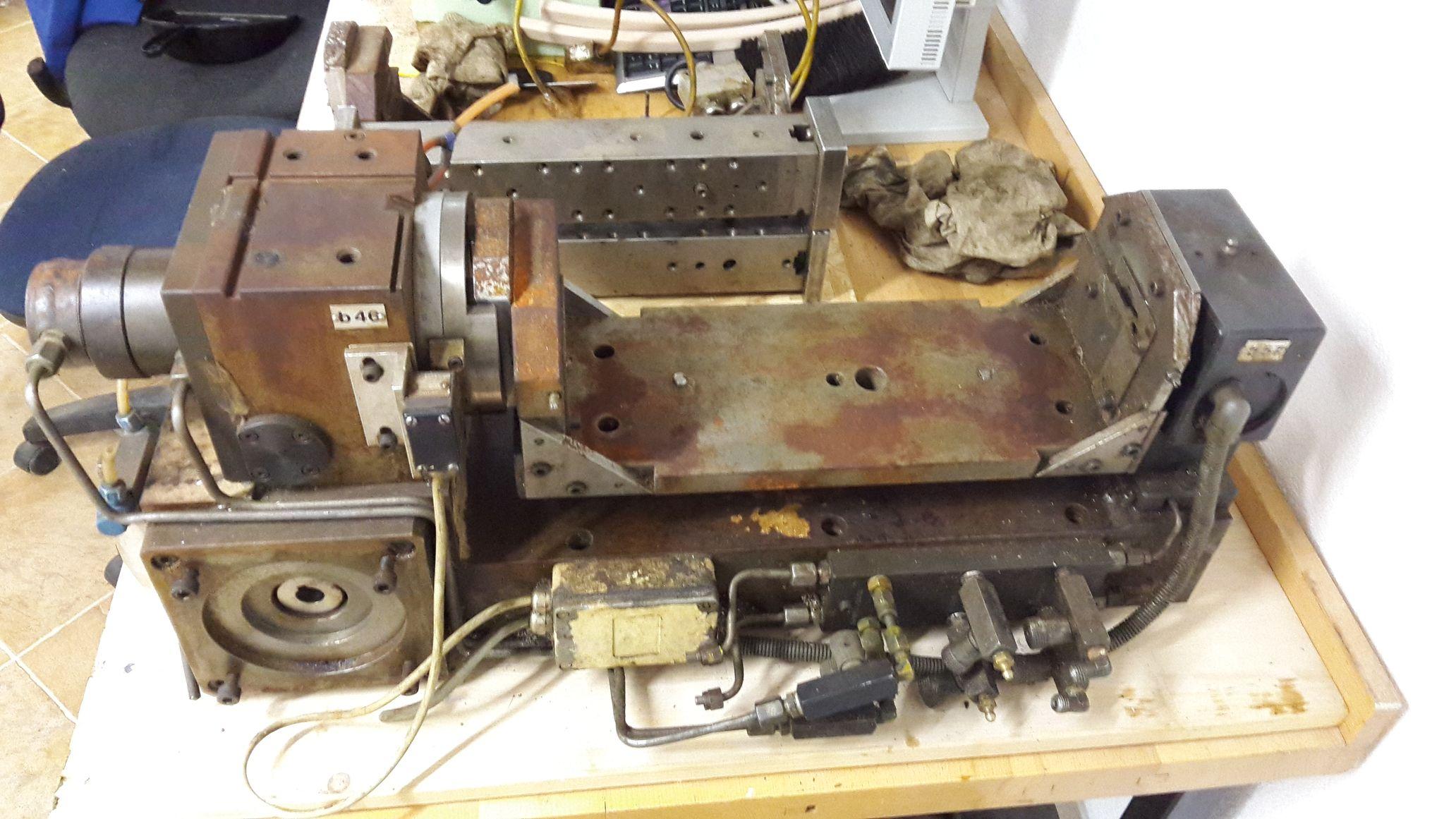

Dobil sem eno starejšo švicarsko četrto os za rezkar, in bi jo rad usposobil. Ima hidravlično vpetje mize - na vsaki strani je en cilinder, na katerega se natakne miza. Hidravlični pogon manjka. Zanima me, kako je rešeno tako vpenjanje: ali se hidravliko napumpa ročno, ali je to avtomatsko (ni mi jasno, kako je potem rešeno varnostno)?

[hscnc]

Nič ne manjka hidravlični pogon, manjka električni servomotor...tisti "cilindri" pa so take ali drugačne zavore katere obdržijo mizo blokirano v predvideni poziciji.....seveda so ti cilindri delovali avtomatsko, sinhronizirano z delovanjem servomotorja.

[fogl]

Ja, motor je zraven, samo ni sestavljen - električni del ni problem.

Nekaj od hidravlike manjka - poglej da so cevi v zraku. Sem sicer kontaktiral proizvajalca, pa so hoteli 600 EUR za dokumentacijo (računali so 5 ur dela/iskanja). Nekaj informacij sem sicer dobil:
- v ohišju na levi strani je multiplikator tlaka 6bar zrak -> 220 bar olje. Ta stisne glavo da se ne vrti.
- potem pa sta še dva cilindra menjavo mize. Zadaj na sliki lahko vidiš še dva kvadratna profila, ki se ju ravno tako lahko vpne.
- na levi iz ohišja gleda en cilinder, ki ima kot nek lastovičji rep, da potegne mizo na glavo
- da desno pa je v ohišju drugi cilinder, ki ima samo čep, ki se nasadi na mizo iz druge strani in potiska mizo proti glavi.

Vrtenje mize in multiplikator tlaka morata biti sinhronizirana - to mi je jasno. Ne vem pa kako je bilo narejeno vpenjanje (ročno/avtomatsko) in na kakšen tlak. Ali misliš da sta ta dva cilindra, ki držita mizo, ravno tako popustila pri vrtenju? Ali se batnica lahko vrti v cilindru? Ali to pomeni, da nisi mogel imeti sočasnega vrtenja in obdelave, ampak samo nastavljanje fiksnih pozicij med obdelavo?
