Mechanica - Run Completed with Fatal Error

[Ghost12]

Torej pri preračunu v pro e 5.0 se mi je zataknilo. Imam nastavljen material za vsak kos posebej, imam nastavljene podpore, silo, kontakte partov s funkcijo interface.
Ko pa zaženem preračun mi javi sledeče:
The model is insufficiently constrained for the analysis. Please review the element connections,
properties, and constraints in highlighted entities. If this is a modal analysis, then you may be
able to obtain a solution by requesting additional modes.

Source: Solver

Javlja mi pa tole za rebra v profilu. Kako ga naj potem "pritrdim"?
Možno, da je smešno vprašanje ampak sem komaj začel z mechanico.

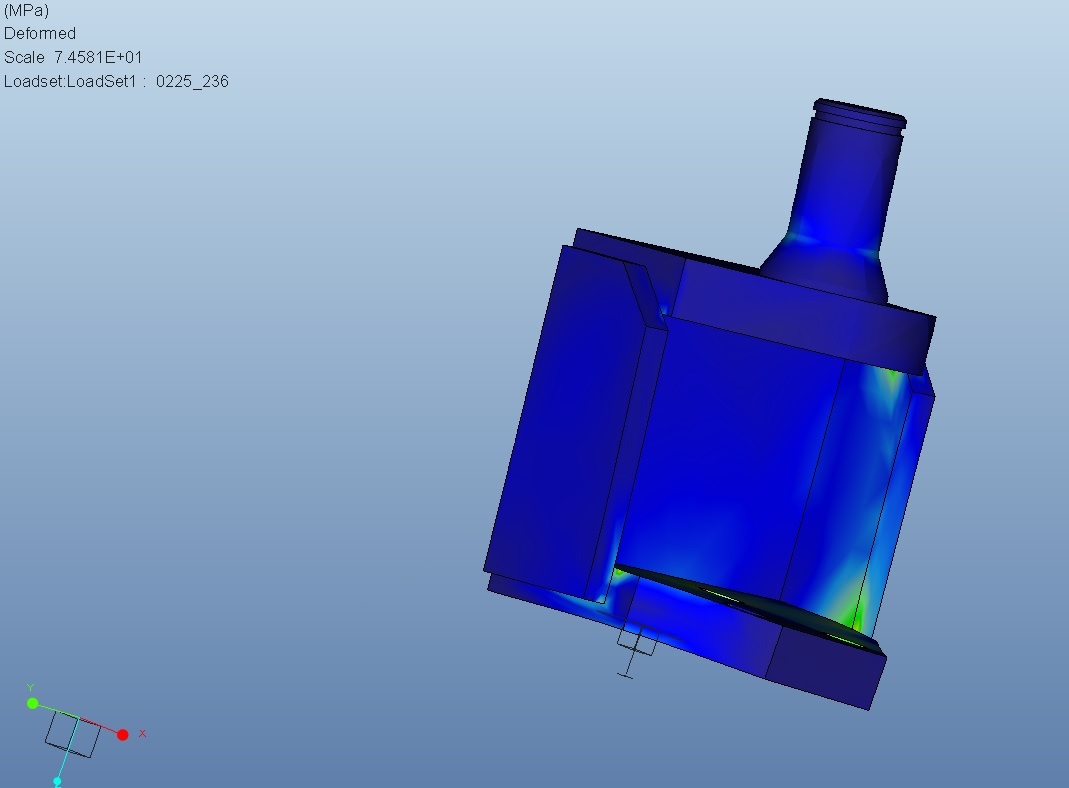

Še slika:

[moi]

najprej zacni z lazjimi primeri pa bo.
napaka pa je, da se ti model lahko nekje prosto premika.

[Ghost12]

Pol bom pa moral se enkrat vse pregledat. Pa sem siguren da nisem noben element dal pod "free".

[vili]

najprej probaj samo goli nosilec, nosilec brez reber, imaš v materialih določeno gostoto in modul elastičnosti (Young), če ne, ne bo šlo, lahko se kje grize, če imaš trdno sestavljeno v sestavu ti ni potrebno v simulaciji nič več sestavljat med seboj, ja lahko dodaš gravitacijo, posnetje na rebru izdelaj pod kotom 45st, in naj bo nekoliko večje od radija itd, malo se poigraj


[moi]

zaradi gravitacije niso veliko večje napetosti

a je to mikser, vili?


sicer pa op, zacni najprej z eno samo navpično traverzo, spodaj podprto, zgoraj daj pa silo (ne samo na eni črti, tko da je površina). nato pa nadaljuj od tam naprej.
recimo kakšno uho + sornik, nanj pa deluje sila za sestav.

[vili]

ne ni mikser, je samo en konzolni nosilec, običajna šlosarija

[moi]

aja pa res, na hitro sem pogledal in nisem razlocil, da je iz ploščatega jekla

[Ghost12]

Hvala za nasvete ko bom poskusil bom sporočil kako mi je uspelo

Edit:
Evo pa mi je uspelo . Je bil problem, da ni blo posnetja na rebru

[moi]

nope, dvomim, da je bil to resnični problem. ena stvar, mogoče ravno rebro ni bila prav constrainana, da se je lahko prosto premikala (ali recimo vrtela)

[Ghost12]

No zdaj pač nisem več sestavljal parte med seboj v mechanici.
Kak je pa kaj z varnostnim koeficientom? Ali ga sploh upošteva, ali kje bi se to dalo nastavit, če sploh...?

[moi]

sam moras dolociti max. napetost, ki je še sprejemljiva

[Ghost12]

To mislite pri materialu pod Properties --> Material limits?

Se pravi, če bi mene zanimalo kaj bi se zgodilo pri recimo 1,5 kratni obremenitvi moram jaz to ročno samo obremenitev spremenit?

[drejach]

Če delaš linearno analizo, bo rezultat (deformacije, napetosti) samo skaliran za 1,5x tako da niti nima nekega smisla ponovno računat...

[Ghost12]

No ja..imate prav. Sem prej delal v Scii zato pa take bedarije sprašujem.

[areje]

Kak je pa kaj z varnostnim koeficientom? Ali ga sploh upošteva, ali kje bi se to dalo nastavit, če sploh...?

To mislite pri materialu pod Properties --> Material limits?

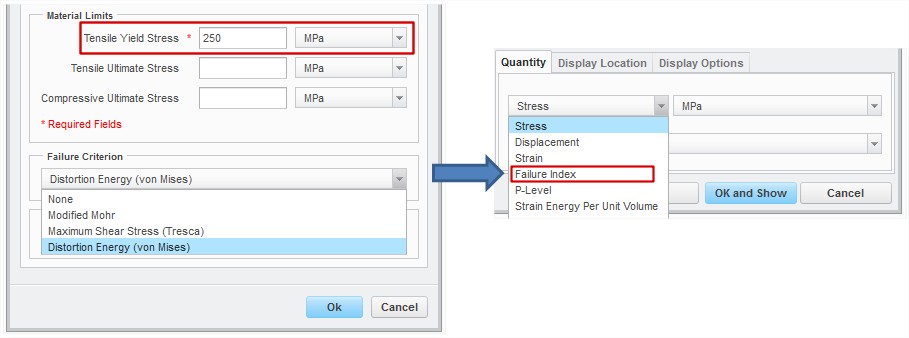

Če pri materialnih lastnostih podaš porušitveni kriterij, potem je (glede na izbrani kriterij) potrebno določiti še ustrezno materialno karakteristiko. Tekom vrednotenja rezultatov (post-processing) nato izbereš opcijo "Failure index", ki je dejansko varnostni faktor glede na prej podano materialno karakteristiko (npr. mejo tečenja).

Materialne lastnosti


Se pravi, če bi mene zanimalo kaj bi se zgodilo pri recimo 1,5 kratni obremenitvi moram jaz to ročno samo obremenitev spremenit?

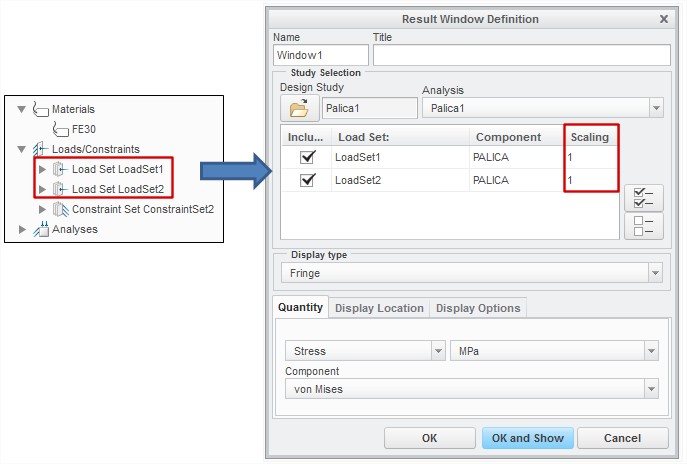

Kot je že bilo omenjeno, zaradi linearnosti lahko dobljeni rezultat poljubno skaliraš. To lahko sicer delaš "na peš", lahko pa izkoristiš princip superpozicije, katerga omogoča pro/Mechanica oz. Creo Simulate. Pomembno je le, da imaš vsaj dva obremenitvena primera (dva loadset-a), katera tekom vrednotenja rezultatov nato ustrezno skaliraš.

Princip superpozicije


Evo pa mi je uspelo . Je bil problem, da ni blo posnetja na rebru

Mi lahko pošlješ sestav, da vidim če je šlo res samo za posnetje? Glede na prikazano sliko sumim, da gre za problem mreženja oz. nepodprtih prostostnih stopenj na nekaterih vozliščih elementa. Slednje bi lahko tudi ugotovil preko modalne analize (gibanje togega telesa oz. opcije "rigid mode search").
