Prosila bi za pomoč pri izdelavi 3d modela kompleksnejše oblike.

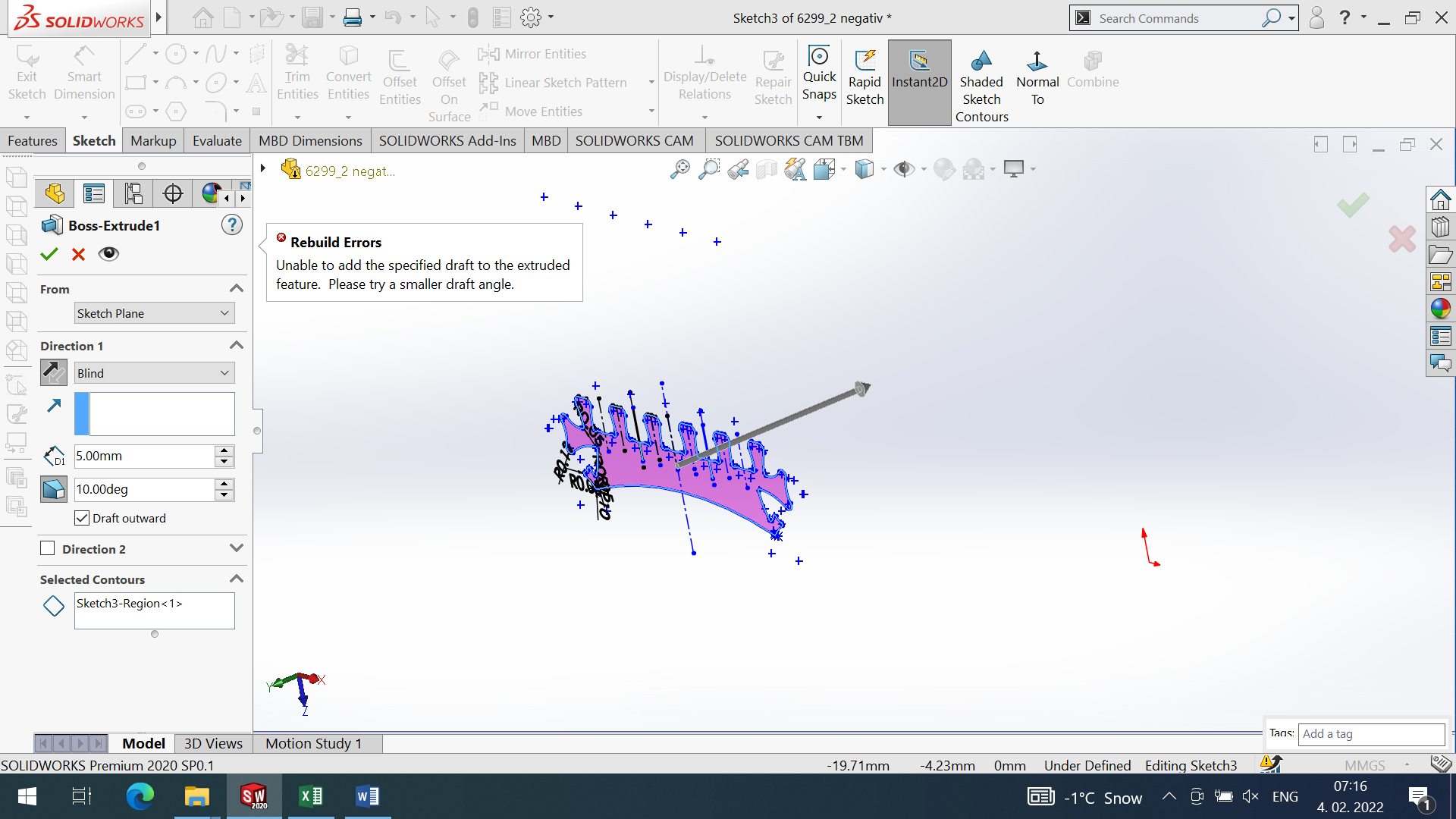

Model je ekstrudiran na dolžino 7 mm in pod odprtim kotom 10°. Pri slednjemu se pojavi problem. SW mi namreč ne dovoli, da bi tako obliko exstrudirala pod kotom, ki je večji kot 0,3-1°. Izpiše mi namreč napako Rebuild errors - try a smaller draft angle.

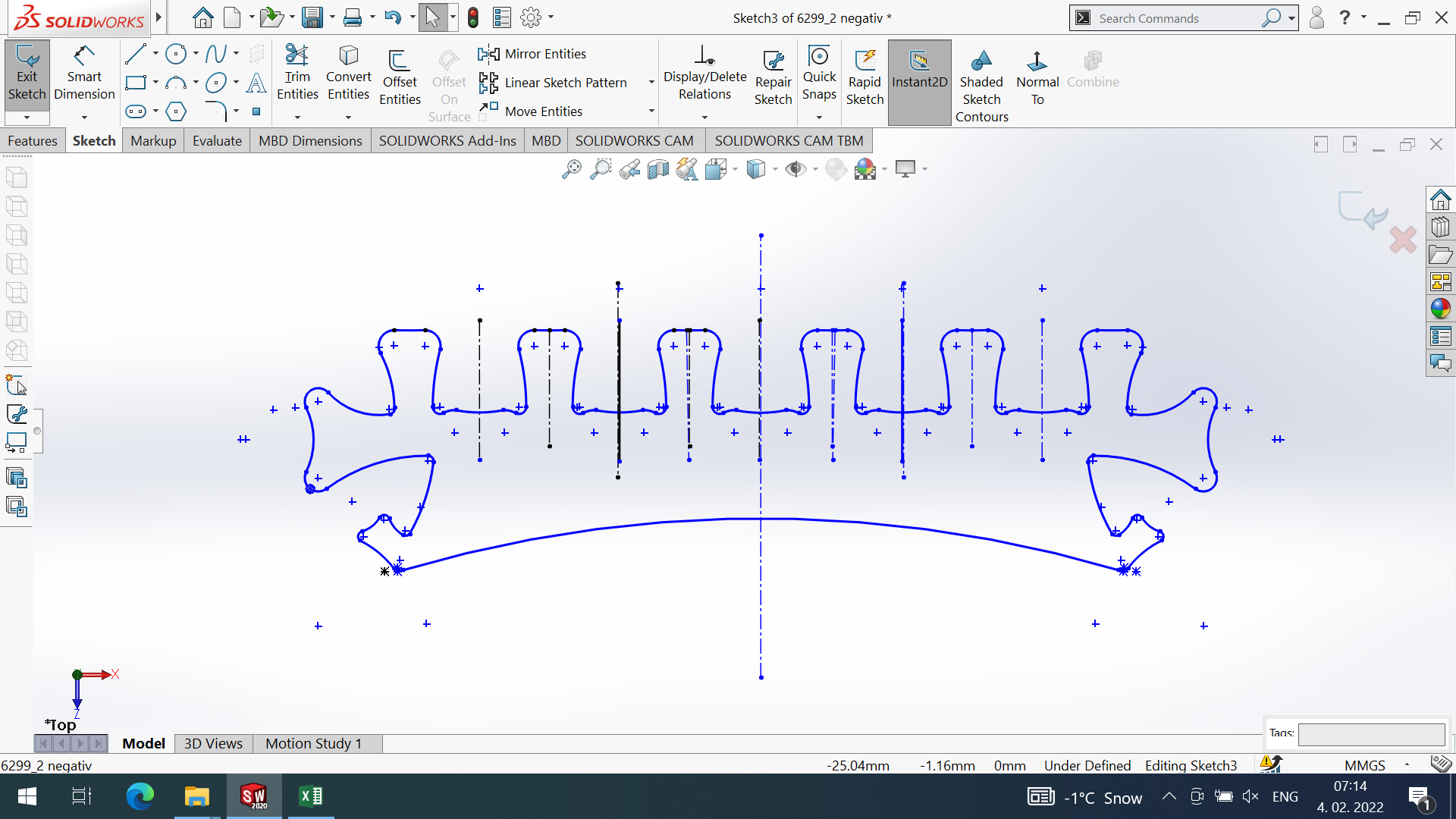

V priponki je primer.

[fikus_]

Verjetno so R premajhni in pri "extrude" gre R proti "0" oz. "-0".

[magnum44]

Nariši skico brez notranjih radiusov, potem ekstrudiraj z želeni kotom (v minus), naknadno v ostre notranje vogale dodaj spremenljivi radius - na začetku pač po tvoji skici, na drugem koncu pa r=0.
Vidim da imaš draft navzven, torej vse ravno obratno kot napisano zgoraj. Vglavnem- program ne more izvršiti takega ukaza, ki ni izvedljiv. Preveri vhodne podatke.

[MarioRo]

Mogoče tako?:
Naredi pomožno ravnino 7mm stran, tam kopiraj sketch, offset entities (pomanjšaj koliko si preračunaj)
Nato napravi Loftet boss/base med sketchi

[vili]

ja fint v modelirikih je kolikor hočeš, je pa potrebno majčkeno poznati njihove filozofije, zakaj ne gre vedno po "tvoje" željah......, zadaj je kar nekaj hude matematike, tako so me učili..., ali mislite, da je kaj drugega...

[CNC tehnologija]

3d model je možen tudi z malimi radiji v osnovi ( ki ni nujno, da je ravno skica) - lahko so to robovi obstoječega telesa.
Dokler je radij možen je draft kot enak zahtevanemu.

Naprej v prostoru kritični radiji kulminirajo proti 0. Zato se tudi draft kot spremeni na coni robu, ki postane oster.
Verjetno to ni prehod, ki ga rabiš na tvojem modelu.

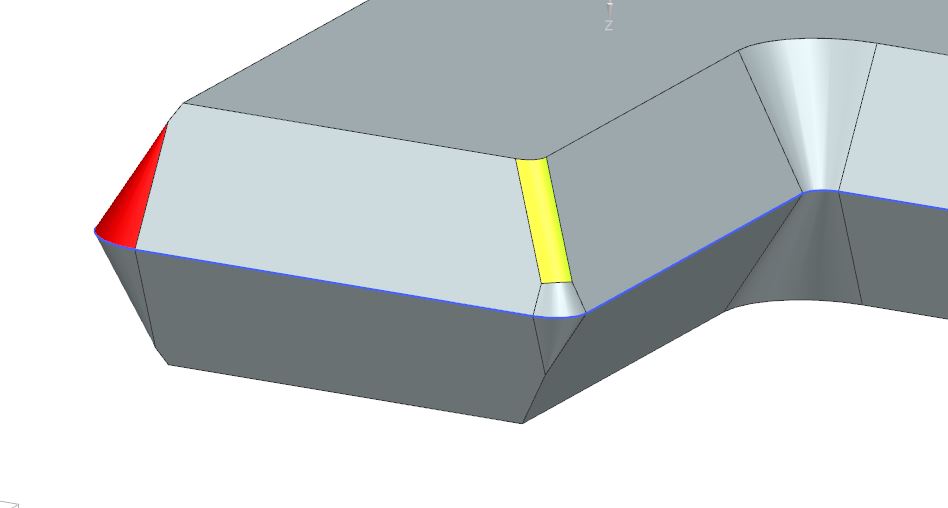

Kot se vidi na sliki je naknadno možno dodajati radije poljubnih karakteristik: konstantne ali variabilne.

[Žerjavar]

Obcasno bi potreboval pomoc pri solidworksu... Nica kaj drasticnega zgolj kako uporabno informacijo da ne iscem prevec po youtube in netu... Nakbolje bi bilo da se s kom povezem na messenger in pac obcasno postavim vprasanje. Lahko nakazem kako malenkost ali kak paysafe kartica

Ali misliš, da ti nasvet po You tubu lahko nadomesti znanje in izkušnje živega človeka. Pa se poskusi povezati z miškami, da ti ne bodo požrle sira. Iskreno me veseli, da se izkoristi današnje možnosti pridobivanja digitalne pomoči k osebnemu znanju. Nikdar ne pozabi, da je računalnik le "glupa mašina" ki dela le to kar veš sam brez njegove pomoči narediti, z njegovo pomočjo pridobiš le čas.
- Ne moreš iti v gozd podirat dreves zgolj z motorno žago in knjižico navodil o podiranju, če tega že nisi prej delal ( s sekiro) pod kontrolo tovrstnega strokovnjaka. Tudi če si prej plačaš premijo zavarovalnice za možnost škode, ne nadomesti znanja in prakse možnega negativnega vpliva tovrstnega dela. brez ustreznega znanja in prakse.
Kaj dejansko rabiš?

[CNC tehnologija]

Prosila bi za pomoč pri izdelavi 3d modela kompleksnejše oblike.
Model je ekstrudiran na dolžino 7 mm in pod odprtim kotom 10°. Pri slednjemu se pojavi problem. SW mi namreč ne dovoli, da bi tako obliko exstrudirala pod kotom, ki je večji kot 0,3-1°. Izpiše mi namreč napako Rebuild errors - try a smaller draft angle.
V priponki je primer.

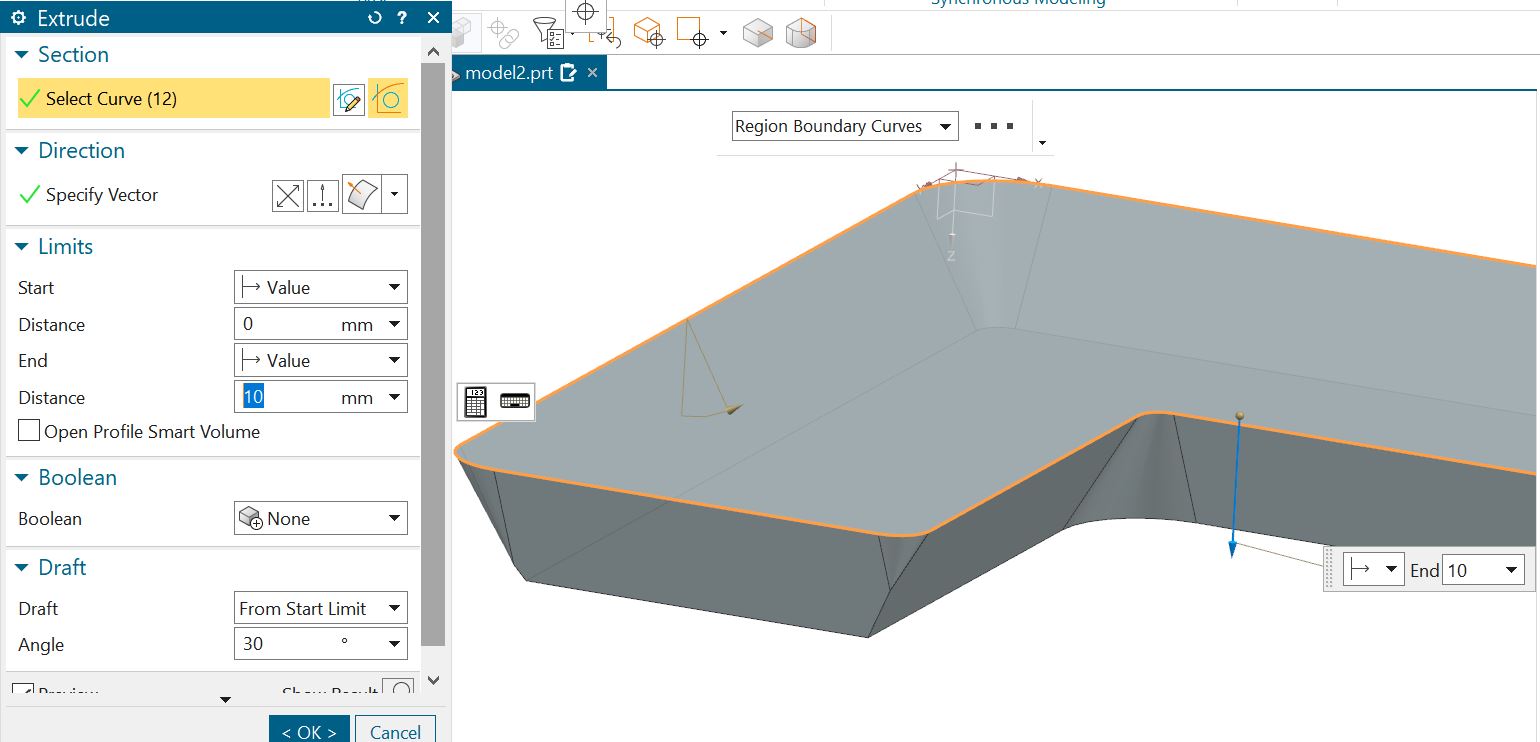

Primer na originalu geometrije od Tine:

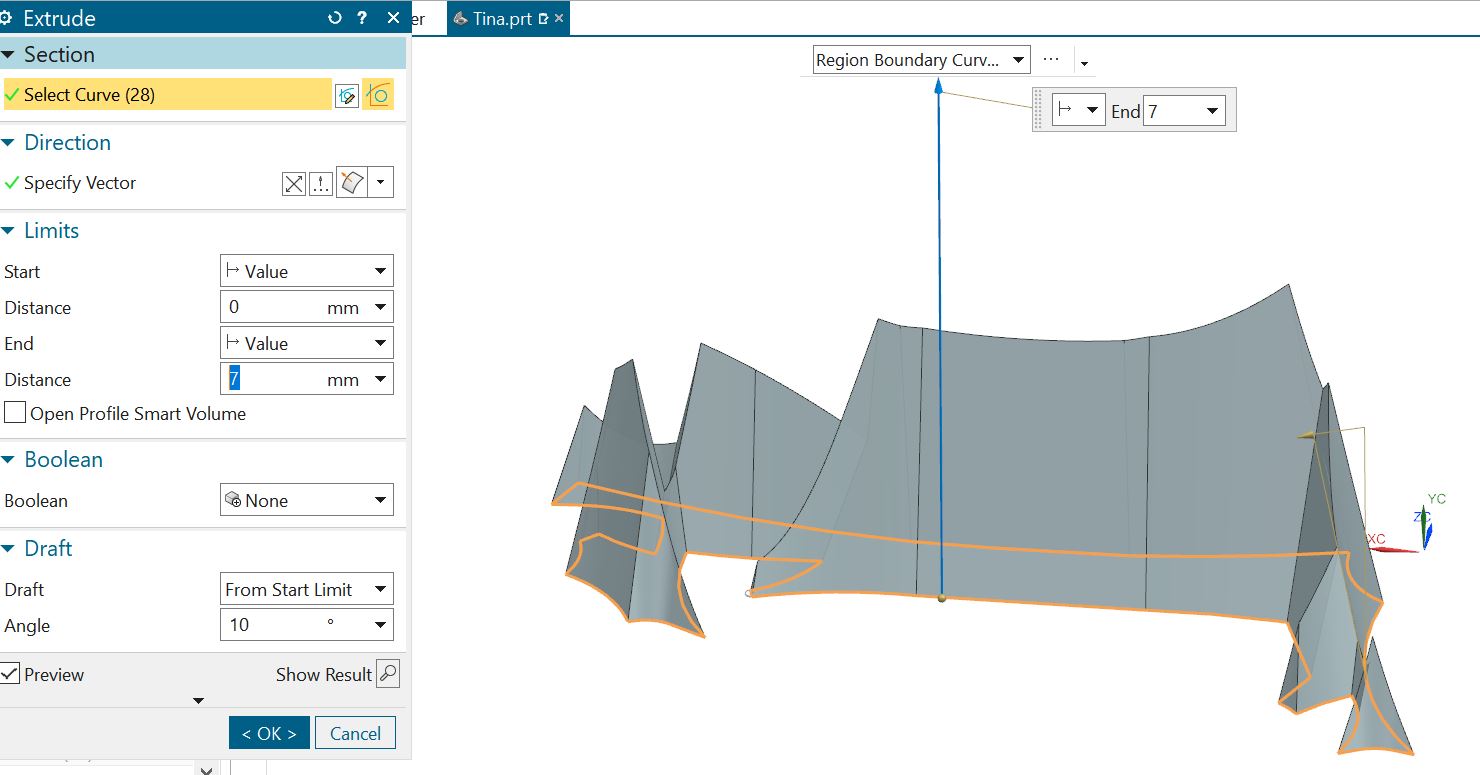

7 daleč pod kotom 10 stopinj daje rezultat na sliki.

[vili]

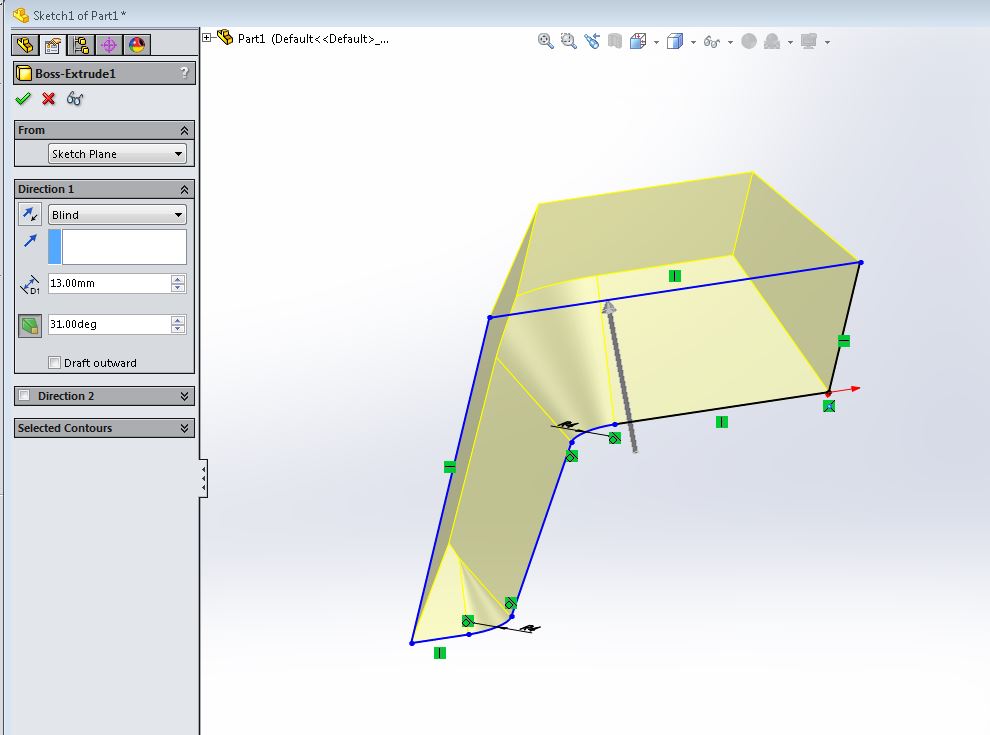

meni naredi nekaj takega, z enim zunanjim in notranjim radijem...


tina pa v temi, hebe se ji, če se nekdo malo matra...
SW naredi tako, kot, da bi delal s koničnim frezarjem po enem izrezanem plehu..., ali pa dobro s cilindričnim na nevem kakem osnem frezerju, ajde naj bo pet osni..., sem že majčkeno ven...

[CNC tehnologija]

Tini sem že narisal rezultat po njeni geometriji, ki mi jo je poslala po IGES zapisu.
Izgled geometrije je po zgornji sliki.
Ozki pasusi skice gredo čisto malo gor, noben del pa ne more doseči višine 7mm in kot 10 stopinj.
Ne vem gdo danes predava opisno geometrijo po strokovnih šolah. Jaz sem imel Šuberta, ki je bil strog ampak se še danes pozna...

[vili]

ops: si imel šuberta legendo z aškerčeve...
