Nadstresek

[Primorec]

Pa saj ni bistvenih razlik, princip izdelave bi bil isti...edino kar bojo cink luknje in upam da na cinkanju ne zvije prevec profilov oz same konstrukcije, pa da potem luknje ne bi pasale...

[Žerjavar]

Pa saj ni bistvenih razlik, princip izdelave bi bil isti..

Res je, izdelava bi bila ista. V snovanju nosilne konstrukcije pa so razlike. Pri varjeni je poudarek na dimenzijah profilov, ki se stikajo v vozlišču, Pri vijačeni pa je prednost v oblikovanju vijačnega spoja, da bo čim manj vpadljiv in temu prilagajanje oblike profilov.
Primer: pri varjeni konstrukciji težiš k enaki širini stebra in lege, čeprav na račun večje teže stebra / lege, pri vijačenju s prirobico pa težiš za vsakega k čim manjši teži.

[tehnik]

Še skica za vijačenje. Samo kot predlog.

[Primorec]

Zerjavar:

Kot pravim, tako velikega nadstreska s takimi "vozli" na sticiscih se nisem delal, zato se mi ni zdelo pomembno omeniti cinkanje...ampak ja, namen imam vso konstrukcijo peljati na cinkanje...zavaril bi ze nekako, da bi lepo izgledalo...kako pa naj vijacim stebre in lege, da bo lepo(po moznosti cimmanj vidni vijaki), to pa nimam nobene ideje...ko gledas take nadstreske po slikah, se na stebrih skorajda ne vidi vijakov...

Tehnik:

Leva skica mi je popolnoma jasna, desna pa niti ne...tista dva vijaka na skrajno desni strani, en nad drugim? To je vijacna zveza precne in vzdolzne lege?

[tehnik]

Desna slika je stranski pogled leve slike. Prirobnični spoj med vzdolžno in prečno lego, 150x210 med luknjami.

[Primorec]

Ok to mi je jasno, da je stranski pogled...ampak kje je ta prirobnica? Ni direkt nad stebrom, ampak na desni strani stebra oz 210 mm desno od sredine lege...

[Žerjavar]

.kako pa naj vijacim stebre in lege, da bo lepo(po moznosti cimmanj vidni vijaki),

Poskusi, če gre z merami skozi. Steber KC 140 x 4, zgoraj zaprt (4°) s pločevino St.52 debeline 12 mm z vrezanimi navoji M12. Lega PC 80 x 180 x 5 , pod njo privarjena pločevina St,37, 140 x 140 x 10, s 4 izvrtinami 13 mm. Ali ima vijak 8.8 prostor za glavo in gedore ključ, brez da se vidi mimo stebra.

PS: Razlika med varjeno in vijačeno izvedbo je opazna pri dimenzijah profilov.

[tehnik]

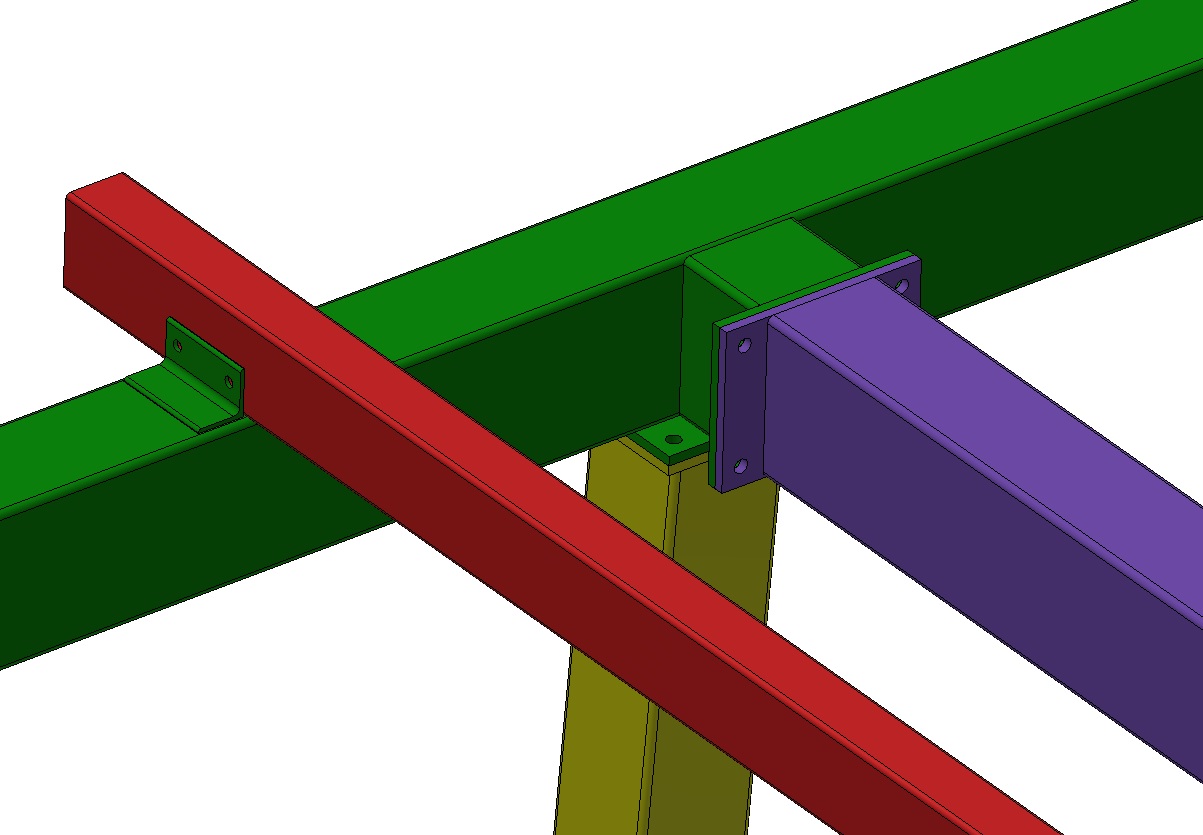

Steber: rumen. Vzdolžna lega: zelena. Prečna lega: vijolična. Nosilec panelov: rdeč.

[Primorec]

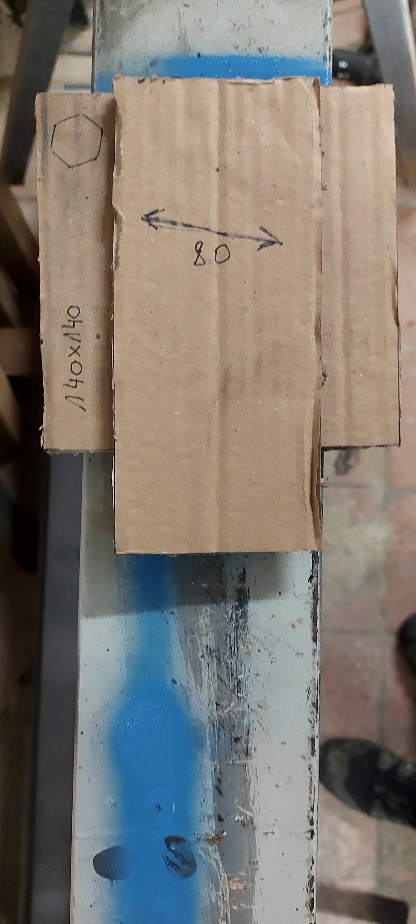

Evo preizkuseno s kartonom...vijak se ne vidi mimo stebra, vendar za gedoro bi pa bilo zelo na tesno, prej ne kot ja...kaj pa steber KC 150? To je dodatnih 5mm na vsaki strani...
Verjamem, vendar opazna je za izkuseno oko, ne za nas amaterje:)

Tehnik: hvala, sedaj kristalno jasno...

[Žerjavar]

Evo preizkuseno s kartonom....

S tako scefranim kartonom pa res ne moremo delati v "finomehaniki".
Seštevam od sredine stebra: 1/2 lege 40 mm, 1/2 gedore za M12 14, 1/2 glave vij. 10 = 64 mm, ostane še 6 mm do roba stebra KC 140.
PS: Razmak vijakov bo 110 x 110 mm.

[Primorec]

Tale izracun mi pa nikakor ne gre v glavo...ce je steber 140 minus lega 80 minus deb.stene 4mm , ostane na eni strani 26mm...minus gedora 14 minus glava 10 je to 2mm...pa se zvar je treba nekje narediti....

[Žerjavar]

Tale izracun mi pa nikakor ne gre v glavo..... ostane na eni strani 26mm....

Verjamem, da ti scefran karton ni pokazal, da je debelina stene znotraj cevi in iz tvojih 26 mm nastane 30 mm.

[Primorec]

Jah, nisem nasel skarij, pa sem kar z olfa nozem rezal...
Tocno ja, debeline stene tukaj ne smem upostevati ampak iskreno povedano, tudi 6mm ni glih neko razkosje...je treba se varit tam zraven, edino ce zavarim samo med vijaki, ne pa tudi ob vijaku...a bi bilo fajn narobe, ce dam 150 stebre? Bo bolj na komot vse skupaj hehe..

[tehnik]

Navojne izvrtine in vroče cinkanje. A gre to skupaj?

[Žerjavar]

edino ce zavarim samo med vijaki, ... ce dam 150 stebre?

Pločevino je potrebno privariti na cev okrog in okrog. Gedore se lahko vsede na zvar. Če zvar preprečuje vrtenje glave vijaka lahko tam zvar pobrusiš ali pa pod glavo daš dodatno podložko.
Tvoja odločitev, tvoja denarnica.

Navojne izvrtine in vroče cinkanje.

Lahko položi lego na stebre in potem vrta in reže navoj. Bo hitro nehalo rjaveti, ker bo zmanjkalo kisika.
Povezava stebrov (prečna lega) bo verjetno PC 80 x 140 x 5. Pritrdiš podobno kot imaš predlog za nosilce kritine, s tem da uporabiš kotnika LNP 60 x 6 ter dva vijaka M12, 5.5, na razmaku 100 mm. Razporedi ostale nosilce kritine na razmaku manj kot 160 cm.
