Poleg tega je podjetje Hoffmann Group lani postavilo svoj prvi celoten obdelovalni center Millturn proizvajalca WFL. Ta obdelovalni stroj ima v podjetju izjemno neobičajno vlogo, namesto da bi proizvajal izdelke, se ga uporablja za testiranje in optimizacijo orodij za odrezavanje. Orodja so tako neusmiljeno potisnjena do svojih skrajnih meja vzdržljivosti, kar ustvarja ogromne količine odrezkov in dragocene informacije o orodjih.

Vse se vrti okoli kataloga

Dr. Jens Rossaint, direktor inženiringa pri podjetju Hoffmann Group, ki je odgovoren za oddelek tehnologije ter posledično za obvladovanje kakovosti razvitih izdelkov, ki so v prodajnem katalogu podjetja, razlaga, da v njegovem oddelku ne izdelujejo orodij,temveč jih razvijajo s svojimi dobavitelji. To pa je zelo pomembno, saj je prodajni katalog ključnega pomena v podjetju Hoffmann Group. ‘Oranžna biblija o orodjih’ se letno objavlja vse od leta 1978 ter je na razpolago v 18 jezikih v štirih zvezkih ter se tiska v nakladi 900 tisoč izvodov. Leta 2000 je bila spletna različica kataloga z več kot 90 tisoč razpoložljivimi artikli predstavljena skupaj s spletno trgovino eShop.

»Razpoložljivost vseh orodij in opreme je zelo uporabno. Tudi za ekipo dr. Jensa Rossainta je ‘oranžna biblija o orodjih’ zelo uporabna. Vir: Hoffmann Group

Postopek za uvrščanje izdelka v prodajni katalog se običajno začne z opredelitvijo zmogljivosti orodja, opisom specifikacije in integracijo tehničnih idej. Sledi neka vrsta razpisnega postopka, ki omogoča zoženje števila potencialnih dobaviteljev na omejeno število, ki izdelajo prototipna orodja. V naslednji fazi se orodja testirajo in primerjajo s konkurenčnimi in referenčnimi orodji. Dobavitelji tako stalno razvijajo orodja, ki so na razpolago le pri podjetju Hoffmann Group. Po opravljenem testiranju gredo nova orodja postopno v prodajni katalog. V podjetju Hoffmann Group večinoma prodajajo standardna orodja, vendar ponujajo tudi nekaj posebnih orodij, zaključuje dr. Jens Rossaint pri opisu delovnega toka v oddelku tehnologije.

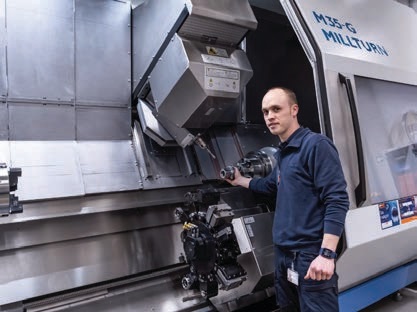

»V tehnološkem centru podjetja Hoffmann Group običajno ne obdelujejo kompleksnih izdelkov, temveč so osredotočeni na ustvarjanje odrezkov in pridobivanje podatkov o orodjih, razlaga dr. Jens Rossaint. Vir: Hoffmann Group

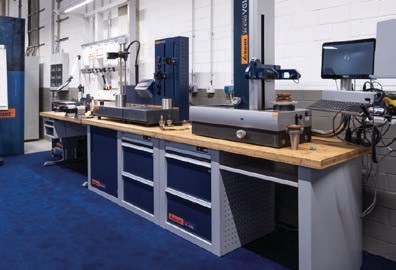

»Med predstavitvami obdelave se velikokrat odprejo priložnosti za prodajo opreme za proizvodnjo. Zasnova okolja, kjer poteka obdelava ima pomemben vpliv na učinkovitost proizvodnje. Vir: Hoffmann Group

Ciljni razvoj v tehnološkem centru

Septembra leta 2019 je podjetje Hoffmann Group odprlo tehnološki center v Münchnu, ki je opremljen z obsežno merilno opremo in napravami za testiranje ter s številnimi demonstracijskimi in učnimi objekti. Poleg merilnice, ki vsebuje koordinatni merilni stroj, je za znanstvene raziskave lastnosti strukture orodij na razpolago vsa možna analitična oprema od merilnika trdote do rastrskega elektronskega mikroskopa. Ne nazadnje se vedno pojavi vprašanje, kaj je tisto, kar določi, ali je orodje ustrezno ali neustrezno. Struktura orodja omogoča postavljanje zaključkov glede zmogljivosti in obstojnosti orodij. V tehnološkem centru ne delajo poskusov, da bi na podlagi napak razvijali orodja, temveč imajo ciljni pristop k razvoju in optimizaciji, poudarja dr. Jens Rossaint. Poleg laboratorijske opreme ima tehnološki center tudi delovno opremo iz prodajnega kataloga, ki jasno prikazuje optimalni način nastavljanja delovnega okolja obdelovalnega stroja.

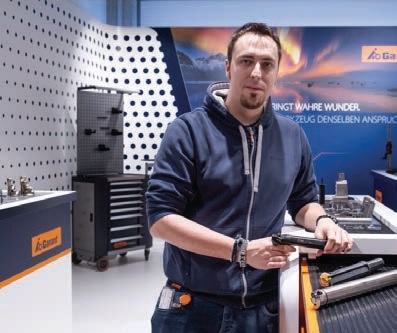

»V tehnološkem centru Thomas Grünberger pregledno predstavi razstavljena orodja in naprave podjetja Hoffmann Group. Vir: Hoffmann Group

Če stranka želi videti določeno orodje med delovanjem, se lahko prijavi preko prodaje na terenu. Sledi organizacija sestanka s stranko in podtajnikom na terenu, da se določi, kaj bo demonstracija zajemala, razlaga Thomas Grünberger, strokovnjak na področju obdelave in aditivne proizvodnje pri podjetju Hoffmann Group. Poleg metod za odstranjevanje materiala, je v tehnološkem centru veliko pozornosti namenjene tudi metodam aditivne proizvodnje. Stranke lahko posamično obiskujejo tehnološki center skupaj s terenskimi prodajniki, vendar se jih več udeleži izobraževalnih seminarjev in rednih druženj. Pri slednjem ne gre toliko za družabni dogodek kot za druženje s strokovnjaki ter pogovore o orodjih. Tudi številni zaposleni pri podjetju Hoffmann Group se pogosto udeležujejo izobraževalnih seminarjev, da se bolje seznanjajo z izdelki v prodajnem katalogu, ki so na razpolago v tehnološkem centru. Učilnice, kjer se podaja teorija, so v neposredni bližini tehnološkega centra, kjer udeleženci lahko vidijo vse v živo na obdelovalnem stroju. Izobraževalni seminarji tako vedno vključujejo tudi praktični del, kjer osrednjo vlogo zajema obdelovalni center Millturn proizvajalca WFL. Poleg enote za struženje, povrtavanje in frezanje z B in Y osjo, je obdelovalni center s protivretenom opremljen tudi z revolverjem za orodja na spodnjem sistemu. To pomeni, da obdelovalni stroj lahko istočasno izvaja struženje na obeh vretenih ali 4-osno struženje na enem vretenu. Prav tako je možna 5-osna obdelava z uporabo enote za struženje, povrtavanje in frezanje in C-osi. Uporaba protivretena za podporo obdelovanca omogoča obdelavo tudi daljših obdelovancev, medtem ko prenos obdelovanca na protivreteno omogoča celotno obdelavo z enim vpetjem. Sistem za hitro vpenjanje Hainbuch Centrotex omogoča uporabo različnih vpenjalnih naprav, kot so stročnice ali vpenjalnega trna, ki se jih lahko menja v le 20 ali 30 minutah in se tako obdelovalni stroj fleksibilno prilagodi za določeno obdelavo.

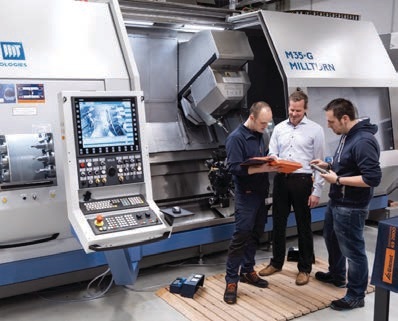

»Številni obiskovalci tehnološkega centra podjetja Hoffmann Group si v prihodnosti želijo imeti tudi obdelovalni center podjetja WFL in preizkus orodij na tem obdelovalnem stroju odpira nove prodajne priložnosti za podjetje Hoffmann Group, razlaga Fabian Philipp iz podjetja Hoffmann Group. Vir: Hoffmann Group

Enostavno programiranje na obdelovalnem stroju

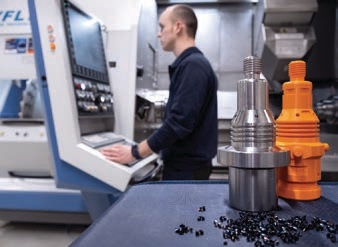

Programiranje se izvaja s CAM-sistemom za programiranje. Enostavnejše programiranje se lahko v celoti izvede neposredno na krmilniku stroja z uporabo urejevalnika za programiranje Millturn PRO podjetja WFL. To možnost uporabljajo tudi v podjetju Hoffmann Group za posebne primere obdelave, razlaga Thomas Grünberger, saj želijo izdelati zelo posebne vzorčne izdelke. Prav tako istočasno uporabljajo revolver za orodja ter enoto za struženje, povrtavanje in frezanje. Poleg tega uporabljajo tudi gnana orodja na revolverju za orodja in tako maksimalno izkoriščajo obdelovalni stroj do skrajnih meja. Za izdelke, kjer so tolerance zelo ozke, se uporablja tudi merilna glava za merjenje med obdelavo podjetja Renishaw, za kar je na razpolago širok nabor merilnih ciklov podjetja WFL.

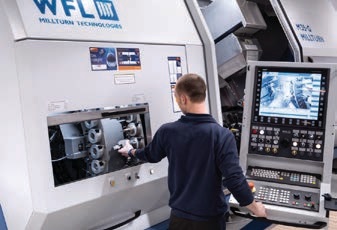

»Odlična dostopnost do zalogovnika za orodja poenostavi nastavljanje orodij. Pametni sistem za obvladovanje orodij podjetja WFL vodi uporabnika na pregleden in intuitiven način skozi proces nastavitve. Vir: Hoffmann Group

Možno tudi testiranje z veliki orodnimi inserti

Podjetje Hoffmann Group je iskalo rešitev za testiranje čim več različnih orodjih in tehnologij. Poleg tega je bilo zelo pomembno, da se lahko novo razvita orodja preizkusi na obdelovalnem stroju ter da se lahko razvoj programske opreme, predvsem za obvladovanje orodij lahko integrira na obdelovalni stroj ter da se pri nadaljnjem razvoju lahko gradi na obstoječih rešitvah programske opreme. Pri vsem tem je ključnega pomena sodelovanje s proizvajalcem obdelovalnega stroja. Veliko prednost predstavlja tudi možnost testiranja velikih insertov, ne da bi se pri tem dosegle meje zmogljivosti obdelovalnega stroja. Visokofleksibilne možnosti vpenjanja omogočajo enostavno uporabo večjih premerov, kar še dodatno razširi možnosti testiranj, pridobivanje še večje količine podatkov ter izvajanje daljših testiranj obdelave. Vse to pa omogoča bolj učinkovito testiranje orodij. Z obdelovalnim strojem proizvajalca WFL lahko v podjetju Hoffmann Group testirajo orodja za struženje HSK-63 ter tako optimizirajo svojo ponudbo orodij. Tudi B-os na obdelovalnem stroju predstavlja veliko prednost pri struženju, saj daje veliko fleksibilnosti pri nastavljanju vstopnega kota orodja v obdelovanec. Ko terenski prodajniki podjetja Hoffmann Group pridejo z različnimi zahtevami kupcev, lahko v tehnološkem centru poustvarijo praktično katerokoli situacijo od uporabe VDI40 na revolverju za orodja do uporabe kateregakoli orodja na enoti za struženje, povrtavanje in frezanje pod katerimkoli možnim kotom. Vreteno za frezanje na obdelovalnem centru Millturn je zasnovano za hitrost 16.000 obratov na minuto, tako da so v tehnološkem centru podjetja Hoffman Group dobro pripravljeni tudi za zahteve prihodnosti. Od začetka leta je tehnološki center obiskalo več kot 400 strank. Prav tako tudi terenski prodajniki pogosto izkoriščajo možnosti testiranja s strankami. Obdelovalni center Millturn podjetja WFL je tako postal prava atrakcija tehnološkega centra podjetja Hoffmann Group.

V prihodnosti tudi brušenje

Za zdaj se obdelovalni center Millturn še ni uporabljal za brušenje. Čeprav stroj to omogoča, trenutno to področje ni v ospredju, vendar se ga lahko kadarkoli začne uporabljati za brušenje. Naloga tehnološkega centra podjetja Hoffman Group je svetovanje strankam glede celotnega procesa obdelave. Če se bo trend integracije brušenja v proces struženja in frezanja večal, bodo lahko v tehnološkem centru kadarkoli v celoti poustvarili ta proces na obdelovalnem centru Millturn. Ta stroj omogoča tudi testiranje celotne ponudbe orodij iz prodajnega kataloga podjetja Hoffmann Group, poudarja dr. Jens Rossaint.

Vključena tudi Industrija 4.0

Dr. Jens Rossaint ima tudi velike načrte glede povezljivosti z integracijo v programsko opremo za povezano proizvodnjo CM podjetja Hoffmann Group, ki se uporablja za shranjevanje in vrednotenje podatkov na vretenu v realnem času, ob tem je zelo uporabno pri testiranju življenjske dobe orodij. Obdelovalni center Millturn je opremljen z vmesnikom OPC UA za prenos podatkov in je tako pripravljen za kakršnokoli dodatno rešitev Interneta stvari (IoT), ki se lahko pojavi v prihodnosti. Obdelovalni center Millturn proizvajalca WFL tako ponuja ogromno funkcij, ki jih v tehnološkem centru podjetja Hoffmann Group še niso izkoristili.

Vir: www.hoffmann-group.com / www.wfl.at
