Prihranite prostor za vgradnjo in podaljšajte življenjsko dobo z visokokakovostnimi kabli

Kabli chainflex za majhne vgradne prostore

Zagotovo ste se že kdaj znašli v podobnem položaju: poletne počitnice se bližajo koncu in vi na hitro v hotelu urejate vse za pot domov. V hotelski sobi skušate čim lepše spakirati kovček, a opazite, da v njem ni dovolj prostora. Čudno, ko ste pakirali za odhod na počitnice, je šlo vse vanj. Se je razpoložljivi prostor zmanjšal?

Prostorska stiska v strojegradnji

Podobno je pri strojegradnji in inženirstvu: razpoložljivega prostora je vedno manj. Stroji morajo postati kompaktnejši in hkrati izpolnjevati višje zahteve, vključno z uporabo kablov.

Poleg pogonskih kablov z dodatnimi paricami za temperaturne senzorje in/ali zavore, potrebujemo še dodatne bus ali merilne kable. Zaradi vedno bolj kompaktno zasnovanih strojev, se mehanske zahteve za vse kable v gibljivi energijski verigi povečujejo.

Toda ti stroji so skrbno načrtovani in ne mrzlično nametani na kup, kot naše stvari na počitnicah. Projektant se zaveda, da je po navadi na voljo le malo prostora za energijsko verigo in kable, zato mora ravnati temu primerno. Tipični servo kabel PUR (4G1.5 + (2x1.5)C)C ima na primer zunanji premer med 11,5 mm in 13 mm. Običajni upogibni faktor od 10xd do 15xd povzroči v najboljšem primeru najmanjši upogibni radij 115 mm in v najslabšem primeru najmanjši upogibni radij 195 mm. Vgradni prostor v stroju mora biti temu primerno majhen ali velik.

Z verigo chainflex® dosežete najmanjše upogibne radije

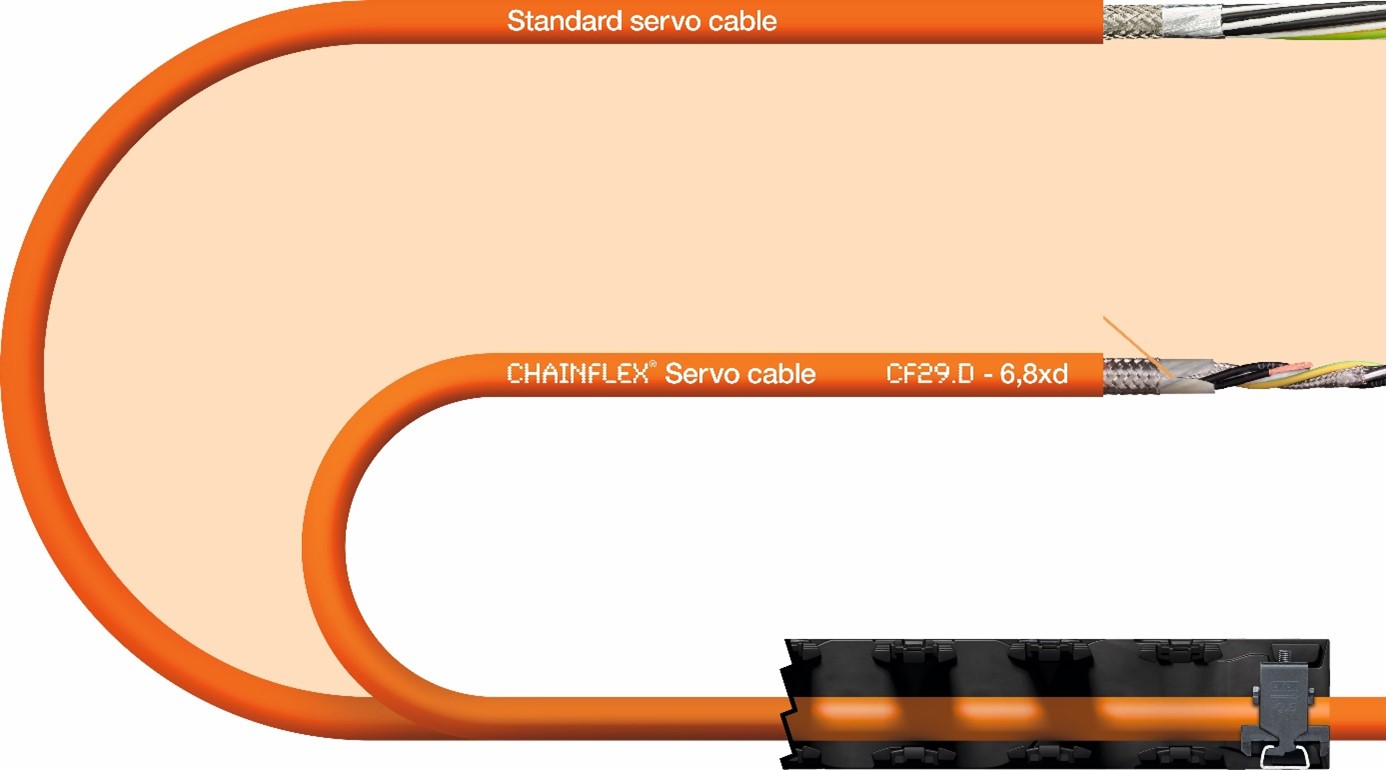

Kaj pa če ni dovolj prostora ali so zahteve po gibanju zelo visoke? Točno za take primere igus predstavlja visokokakovostne kable TPE. Poleg materialov zunanjega plašča iz PVC in PUR, ki se ujemajo z energijsko verigo, igus ponuja idealno alternativo s servo kabli CF29 in merilnimi kabli CF11.D. Ti kabli so opremljeni z zunanjim plaščem TPE brez halogenov in posebej ustrezajo konceptom pletenja vodnikov in opleta za fleksibilne kable ter omogočajo upogibni faktor samo 6,8xd. Tako lahko na primer s servo kablom v kombinaciji (4G1.5 + (2x1.5)C)C in z zunanjim premerom 13 mm, zmanjšamo upogibni radij iz prejšnjega primera iz 115 mm ali 195 mm na 85 mm. Posledica tega je prihranek prostora 220 mm ali 230 % v stroju, kjer uporabimo kabel CF29.D v primerjavi z običajnimi servo kabli PUR, ki so na trgu.

To je zato, ker je potreben prostor dvakrat večji od polmera energijska verige in ustreza višini verige.

Visokokakovostni kabli za majhne vgradne prostore

V najpreprostejšem primeru pač kupite večji kovček za naslednje potovanje in tako rešite težavo s pomanjkanjem prostora. Pri strojegradnji in inženirstvu to očitno ni prava rešitev, saj se bo trend kompaktnejših strojev nadaljeval. Visokokakovostni kabli TPE chainflex pa na drugi strani so rešitev za ponavljajoče se probleme s pomanjkanjem prostora v pogonski tehnologiji. Tako dosežete najmanjši upogibni radij in najdaljšo, zajamčeno življenjsko dobo brez težav.

Tukaj lahko izračunate in primerjate življenjsko dobo za vašo aplikacijo. Lahko pa nas kontaktirate in z veseljem vam bomo pomagali izbrati pravi kabel za vaše potrebe.

Testirano v igusovem "hišnem" laboratoriju. Test 5034 s kablom CF29.D in opravljenimi 45 milijoni hodi.

Za več informacij sem vam na voljo Matic Butja (butja@hennlich.si ali 041 386 035).
